LNB Atualizada em 21/03/2012 A polarização dos LNBs ( Low Noise Block ) é controlada pelo próprio cabo coaxial, pela aplicação das tensões elétricas de 13 volts (Vertical) ou 18 volts (Horizontal), tanto para banda C como para Ku. A seleção da faixa de freqüências é feita pela transmissão de um tom de 22 KHz. Esses LNBF são do
tipo Universal, e tem as seguintes características :

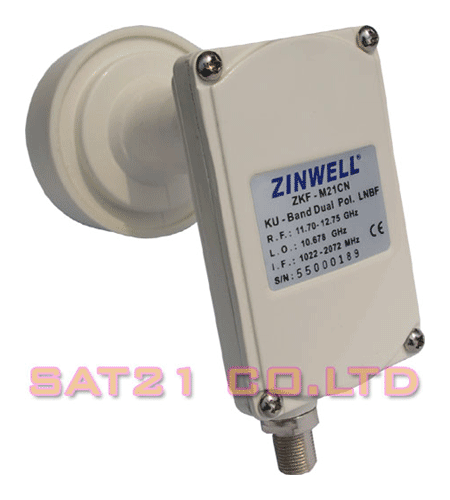

No Brasil existem diversos fornecedores antenas parabólicas, que também fornecem LNB-Fs , como os LNB-F para antenas de foco central (Focal Point ou Prime Focus) vendidos pela RAGIO, Greatek, Zinwell e outros (modelos mostrados no fim da página). O LNB-F Universal Focal Point banda Ku usado pelo RAGIO é de METAL, e tem um PESCOÇO FINO, de 23 mm. de diâmetro. Os mais comuns no mercado, de 40 mm, tem o pescoço grosso, são de plástico e NÃO SÃO indicados para antenas de Foco Central, apenas para antenas Off Set, que tem um suporte único, e ficam fora do centro da antena. Antenas e LNBFs Off-Set NÃO DEVEM ser utilizados no RAGIO. O "F" do LNB-F significa Feedhorn, numa tradução livre, "corneta de alimentação". O LNB propriamente dito é a peça à direita da figura abaixo, e as outras peças compõem o alimentador (guia de onda de 23 mm. de diâmetro, anéis escalares, que funcionam como uma câmera de ressonância, e amplificando o sinal, e a flange padrão C-120, que permite a fixação do alimentador no LNB propriamente dito. O alimentador também é chamado de iluminador, pois as ondas de rádio funcionam analogamente a ondas de luz, afinal são ondas eletromagnéticas também, apenas de frequências muito superiores. Para visualizar o que estamos falando, clique AQUI. Nível de Sinal O recomendado é ter um sinal de mais de
60 % (verde) , o RAGIO funciona com até 40% de sinal
(amarelo) , se o sinal cair abaixo (amarelo/vermelho) disso sua
conexão terá problemas. O ideal é ter pelo menos 50% de sinal,
ele pode cair até atingir 30%, em dias de chuva, e a
conexão se mantém.
|
||||||||||||||||||||||
