Suporte / Adaptador para LNB-F

Atualizada em 21/03/2012

O LNB-F Universal Focal Point banda Ku usado pelo RAGIO é de METAL, e tem um PESCOÇO FINO, de 23 mm. de diâmetro.

Os mais comuns no mercado, de 40 mm, tem o pescoço grosso, são de plástico e NÃO SÃO indicados para antenas de Foco Central, apenas para antenas Off Set, que tem um suporte único, e ficam fora do centro da antena. Antenas e LNBFs Off-Set NÃO DEVEM ser utilizados no RAGIO.

O "F" do LNB-F significa Feedhorn, numa tradução livre, "corneta de alimentação".

O LNB propriamente dito é a peça à direita da figura abaixo, e as outras peças compõem o alimentador (guia de onda de 23 mm. de diâmetro, anéis escalares, que funcionam como uma câmera de ressonância, e amplificando o sinal, e a flange padrão C-120, que permite a fixação do alimentador no LNB propriamente dito.

O alimentador também é chamado de iluminador, pois as ondas de rádio funcionam analogamente a ondas de luz, afinal são ondas eletromagnéticas também, apenas de frequências muito superiores.

Para visualizar o que estamos falando, clique AQUI.

SUPORTES

A maioria dos fabricantes fornece antenas com opção de suporte para LNB-F Ku de 23 mm. de diâmetro.

Mas as antenas adquiridas no mercado local, geralmente são para Banda C

Para utilizar o LNB-F Focal Point em antenas parabólicas com tirantes projetados para LNBs com diâmetro diferentes, como os de diâmetro 66 mm. (Banda C) ou de 40 mm. (Ku Off-set), pode ser necessário o uso de um suporte ou adaptador.

Os kits de LNB-F fornecidos pela RAGIO já vem com um adaptador/extensor em alumínio com parafusos de latão, resistentes às intempéries.

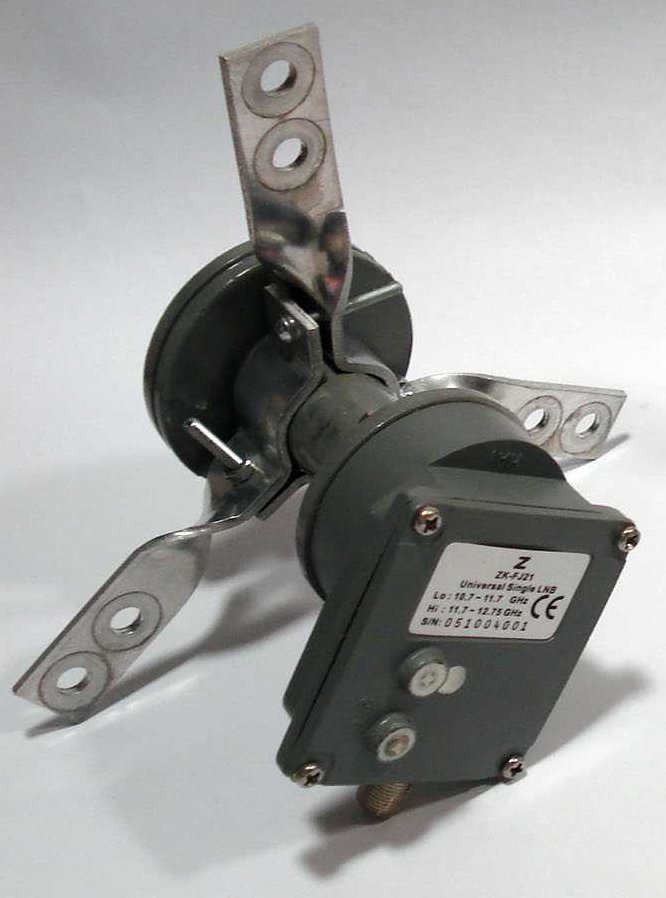

Veja o conjunto abaixo, utilizado nas antenas Zirok, Century, APT e outras, com 3 tirantes para disco de LNB banda C:

O adaptador acima também pode ser fornecido de forma avulsa.

As antenas EMBRASAT de 2,60 mm. fabricadas para banda C exigem um adaptador diferente, usinado em alumínio, pois elas tem 4 braços.

Uma solução original, fornecida por Videotran - Zelito Lima, é reproduzida abaixo :

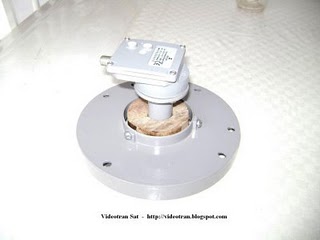

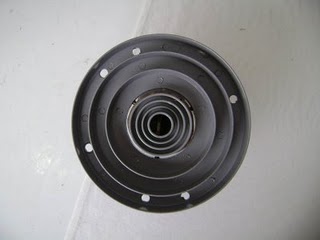

LNB Ku em Disco de Banda C - Adaptação para Antenas de Chapa!

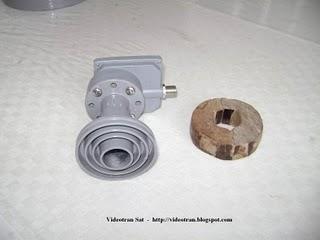

Basta fazer uma roda de madeira no diâmetro equivalente ao lnb da banda C (66 mm.),

fazer um furo no centro equivalente ao diâmetro do lnb ku (23 mm.),

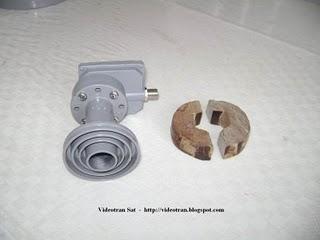

e depois serrar ao meio para que o lnb ku seja colocado.
