LNB-F 6200 DUPLO para antenas Focal Point / Prime Focus
Atualizada em 15/05/2011

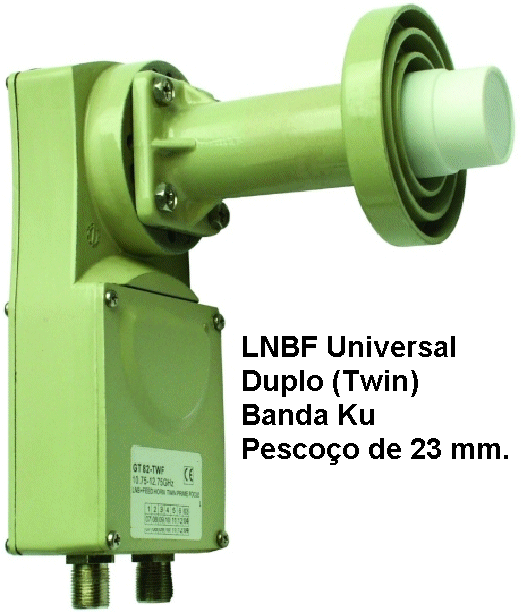

O LNB-F Universal Focal Point banda Ku usado pelo RAGIO é todo de METAL,
e tem um PESCOÇO FINO, de 23 mm. de diâmetro.

O modelo 6200 tem DUPLA saída, podendo ser utilizado por duas placas independentes.

A polarização dos LNBs ( Low Noise Block ) é controlada pelo próprio cabo coaxial, pela aplicação das tensões elétricas de 13 volts (Vertical) ou 18 volts (Horizontal), tanto para banda C como para Ku.

A seleção da faixa de freqüências é feita pela transmissão de um tom de 22 KHz.

Esses LNBF são do tipo Universal, e tem as seguintes características :

• Oscilador Local para frequências baixas (LFO) = 9750 MHz.

• Oscilador Local para frequências altas (HFO) = 10600 MHz.

• Frequência de chaveamento = 11700 MHz.

• Seleção do LNB (tom) = 22 KHz.

O "F" do LNB-F significa Feedhorn, numa tradução livre, "corneta de alimentação".

Os LNBFs mais comuns no mercado, de 40 mm, tem o pescoço grosso, são de plástico e NÃO SÃO indicados para antenas de Foco Central, apenas para antenas Off Set, que tem um suporte único, e ficam fora do centro da antena.

Antenas e LNBFs Off-Set NÃO DEVEM ser utilizados no RAGIO.
