Direcionamento - Antena Parabólica e LNB-F

Atualizada em 28/09/2008

Na maior parte do território nacional, o acesso RAGIO pode ser recebido por uma Antena Parabólica para banda Ku, com 1,5 metros de diâmetro.

Essa antena deve ser fechada, de chapa metálica (de tela não serve!), e vir equipada com um
LNBF Universal banda Ku e respectivo suporte.

DICA: Compre a antena APENAS de quem se comprometa a instalá-la, e fazer seu apontamento para o satélite do RAGIO.

Acesse o link CALCULADORA para saber sua latitude, longitude, e os dados para o correto direcionamento de sua antena parabólica.

O Ragio utiliza a partir de 08/09/2008 o satélite Telstar 12, posicionado a 15 graus Oeste de Greenwich, transponder 27, freqüência de 11.984 GHz, Symbol Rate de 13570 mega símbolos por segundo, FEC 2/3, e usa polarização horizontal.

Mesmo sem sua placa ou adaptador USB, você pode apontar sua antena para o TelStar 12, e com um receptor digital, assistir a um dos diversos canais de TV disponíveis. Veja a relação AQUI.

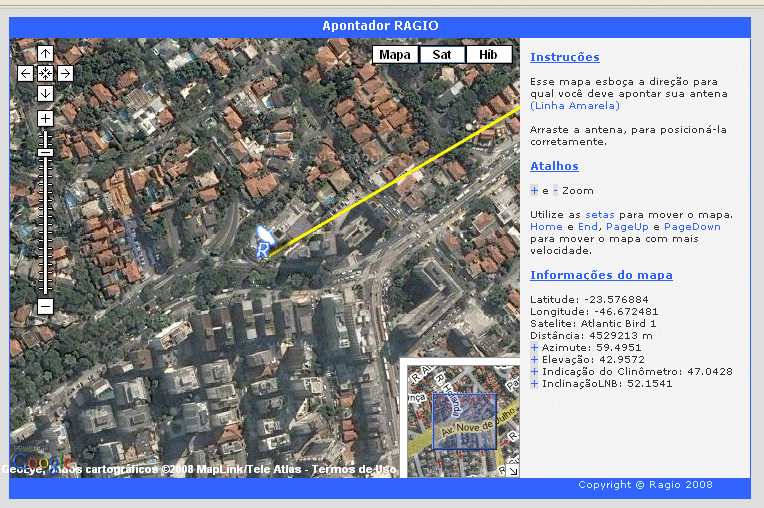

Uso do Mapa: a nova calculadora mostra um MAPA, com uma linha amarela indicando para onde a antena deve ser apontada.

Siga as instruções das página, e arraste o ícone da antena, até o local onde ela deve ser instalada, e imprima o mapa.

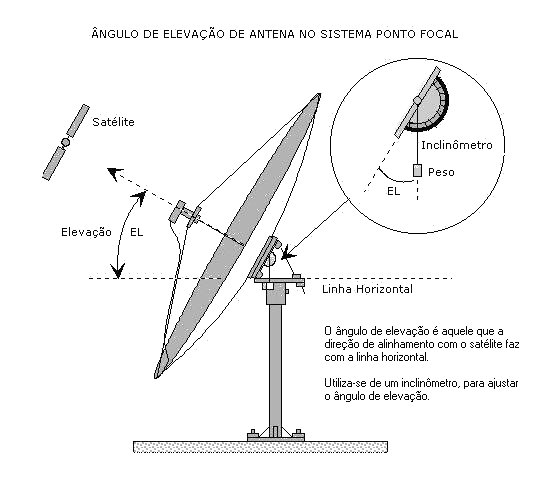

Uso do transferidor: Com o prumo alinhamos o transferidor de forma que o eixo central fique paralelo ao horizonte, e a indicação da linha mostre 0 (zero) graus.

Inclinamos então a antena, até obter, na escala, o valor de elevação calculado.

NOTA : Alguns municípios dos estados do Amapá, Pará, Maranhão, Piauí e Tocantins necessitarão de uma antena maior, veja detalhes na página Cobertura.

O perfeito alinhamento de sua parabólica é MUITO importante !

Dele dependerá a intensidade e qualidade do seu sinal.

Esse serviço deve ser feito por um profissional competente, de sua escolha.

Para facilitar a contratação do serviço, o portal Ragio fornecerá uma relação dos Instaladores, Revendas Autorizadas, regiões atendidas, serviços e produtos oferecidos.

Caso não localize um instalador próximo ao endereço de instalação, procure a melhor empresa de instalação de parabólicas ou de informática de sua cidade / região, e Fale Conosco

Após o devido treinamento, eles se tornarão Instaladores Autorizado Ragio , e poderão atendê-lo com rapidez e eficiência.

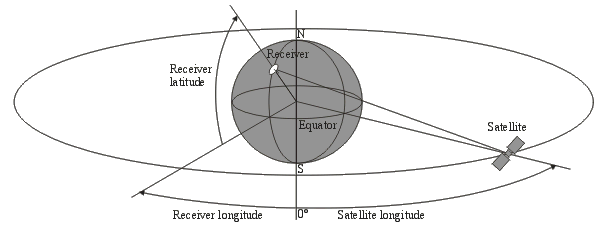

O posicionamento correto é obtido com a ajuda de instrumentos adequados, e de valores corretos de Azimute e Elevação.

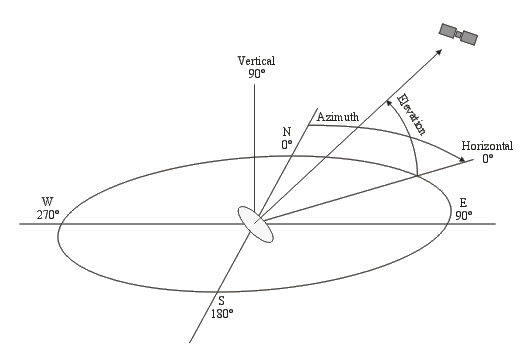

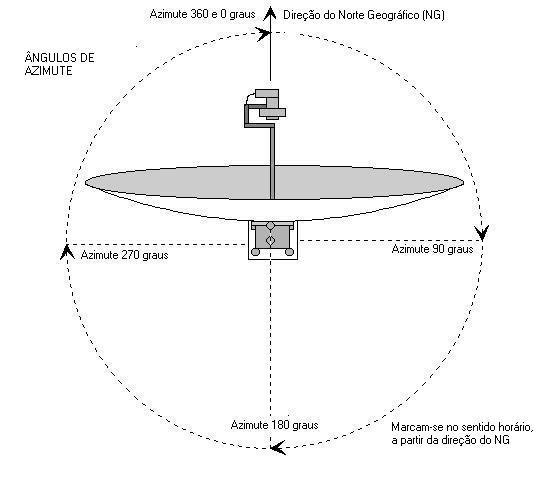

Azimute é o ângulo entre o Norte Geográfico, e a direção para a qual a antena parabólica deve ser apontada.

Ela varia conforme a sua posição geográfica:

Se você está sobre a linha do Equador, deverá apontar a antena para o Leste (90º).

Se estiver ao sul do equador, apontará a antena para o Nordeste; quem estiver acima do Equador, para o Sudeste. Ou seja, ela varia conforme a sua posição em relação ao eixo Norte - Sul.

Elevação é o ângulo entre a horizontal, e a direção para a qual a antena será apontada.

Ela varia conforme a sua posição em relação ao eixo Este - Oeste.

  Clique nas imagens para ampliar
