Apontamento Manual Atualizada em 28/09/2010 Apontamento é o método usado para fazer o direcionamento da antena Acesse também a página DIRECIONAMENTO O direcionamento pode ser feito de várias maneiras, em todas é necessário ter as referências do local da instalação e o nome do satélite a ser usado. No caso do acesso RAGIO UNI , o
satélite é o Telstar 12, em 119841 GHz, com Symbol Rate

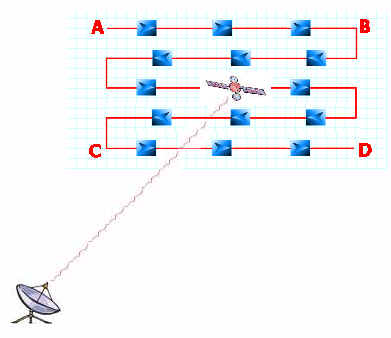

13570 Kilo bauds, FEC 2/3 e polarização Horizontal Verifique se sua antena e LNB são para banda Ku, e se a antena está apontando aproximadamente para o LESTE, ( ou seja, para onde o sol nasce ). Depois, direcione a antena para o ponto indicado pela calculadora, usando os dados da Elevação e do Azimute. O uso do KIT DE APONTAMENTO (Bússola / Clinômetro) facilita MUITO a aproximação da posição final da antena, pois sem instrumentação adequada, essa tarefa exige MUITA paciência e cuidado. Devido a problemas de precisão do equipamento usado para o apontamento, e a problemas geográficos, muitas vezes não é encontrado o satélite. Algumas vezes o local de instalação está situado sobre uma área de alta concentração de minério, o que vai causar uma declinação magnética forte, e um pequeno desvio na posição da antena significa muitos quilômetros na posição onde está o satélite. Um bom método de localização de satélite, quando não é encontrado pelos valores calculados, é o posicionamento do RETÂNGULO. Imagine-se um retângulo deitado no céu, na direção provável da posição do satélite. Para executar a varredura de localização , aumenta-se um pouco a direção e a altura do angulo. Imaginemos que o Azimute do Satélite fosse de A graus, com elevação E graus, mas devido a problemas exaustivamente explicado anteriormente o cliente não encontrou o satélite, usa-se então o método do RETÂNGULO imaginário: Imagine om retângulo deitado no
céu, com o centro nas coordenadas obtidas na
Calculadora (representado pela figura do satélite --> No nosso exemplo, o ponto A seria o canto superior
esquerdo teria uma elevação de E+10 graus, O canto superior direito B também teria elevação de E+10 graus, mas o azimute seria de A+10 graus. O canto inferior esquerdo C teria uma elevação de E-10 graus, e um azimute de A-10 graus. O canto inferior direito D também teria elevação de E-10 graus, mas o azimute seria de A+10 graus.
Imagine que você vai pintar o retângulo, movimentando o rolo na horizontal, do canto superior esquerdo em direção ao direito. Vá movimentando lentamente a antena, até ela apontar para o canto superior direito, verificando sempre o nível de sinal. Se você não localizar o sinal nessa "pincelada", diminua a elevação de dois graus, e recomece pintando agora da direita para a esquerda. Se não localizar o sinal, ao chegar no lado esquerdo do retângulo, abaixe mais dois graus, e repita a varredura para a direita. Continue pincelando, até localizar o sinal, ou chegar ao canto inferior direito do retângulo, o que quer dizer que você "pintou" o retângulo inteirinho. Certamente, o instalador vai passar com a posição da antena em cima do satélite, tendo algum sinal é só travar a antena e depois fazer o ajuste fino , observando-se que a inclinação do LNBF deve ser sempre a mesma indicada pela calculadora de apontamento. |
), e com as
seguintes extremidades:
