Tela 1 - MENU : Tela inicial, com a marca Ragio, BELFORT Systems, data, hora, temperatura, e textos de seleção das telas.

Entrada de dados (formato texto)

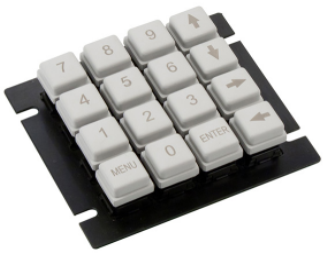

Via teclado físico, e display Big Number 20x4 , usando as setas (foco blink), tecla ENTER e tecla MENU

• Esta tela será sempre chamada pela tecla MENU

AMOSTRA DE TELA MENU !12345678901234567890

Linha 1 !Computador de Bordo

Linha 2 !Ragio BELFORTSystems

Linha 3 !VM VR OP °C Km RL

Linha 4 !12∕04∕14 15:45 27°C

Tela 2 - VR - Tela de Variáveis Padrão Referência

VR - Telas de entrada de valores de referencia para cada uma das variáveis medidas, que serve para os alarmes de tensão baixa, indicação de RESERVA de “combustível”, de corrente, temperatura, velocidade, rotação excessivas, de acionamento da ventoinha elétrica auxiliar, etc.

Permite também a entrada de outra variáveis, como escala dos gráficos, zeramento de odômetro parcial, velocidade média parcial, consumo parcial, cronômetro parcial, etc.

Opção 1 – Display Texto

!12345678901234567890

Linha 1 !Nome da Variável

Linha 2 !Atual Unidade

Linha 3 !Padrão FE

Linha 4 !Alarme Desligado

Legenda

Var = Nome da Variável 5 caracteres

Padr. = Valor Padrão 5 caracteres

Atual = Valor Atual 5 caracteres

FE = Fundo de Escala 2 caracteres

Un = Unidade 2 caracteres

A = Alarmar 1 caractere

Legenda - Acima , Abaixo ou D = Desligado

Opção 2 – As telas podem, opcionalmente, serem mostradas pelo Subsistema Gráfico

Variáveis Padrão Referência e Fundo de Escala

Todas as alterações serão registradas em relatório

Tela 3 - VM- Variáveis Medidas, Níveis de Alarme e Fundo de Escala

Opção 1 - Texto

!12345678901234567890

Linha 1 !Nome da Variável

Linha 2 !Atual Unidade

Linha 3 !VAlarme FE

Linha 4 !Alarmar Desligado

Legenda

Var = Nome da Variável 5 caracteres

VAlarme = Valor Alarme 5 caracteres

Atual = Valor Atual 5 caracteres

FE = Fundo de Escala 2 caracteres

Un = Unidade 2 caracteres

A = Alarmar 1 caractere

Legenda - Acima , Abaixo ou D = Desligado

Opção 2 - Gráfico

Todas as alterações serão registradas em relatório

Tela 4 - OP - Operação

Esta tela informa

Velocidade (Km/h) , utilizando transdutor Hall

Rotação do motor (RPM) , utilizando transdutor Hall

Marcha engatada

Corrente do motor (A)

Acelerador (%)

Tensão aplicada ao Motor

Temperatura do motor (ºC)

Os dados acima são informados pelo controlador de velocidade do motor

Corrente (A) dos circuitos Automotivo e de Controle.


Opção 1 - Texto

!12345678901234567890

Linha 1 !87 km∕h 2750 rpm

Linha 2 !IMot 85 A Acel 54 %

Linha 3 !VMot 148 V TMot 87 º C

Linha 4 !IAuto 17 A IContr 5 A

Legenda

Marcha : 1A. 2A , 3A, 4A, 5A e Ré

Vel = Velocidade em km por hora 3 caracteres

RPM = Rotações por Minuto 4 caracteres

IMot = Corrente do Motor 5 caracteres

Acel = Acelerador 2 caracteres

VMot = Tensão do Motor 5 caracteres

IAuto - Corrente AUTO 4 caracteres

IContr = Corrente de Controle 4 caracteres

Opção 2 - Gráfico

Tela 5 - °C - Temperaturas

Temperatura motor (ºC) , informada pelo controlador de velocidade do motor

Temperatura (ºC) do inversor,

Temperatura (ºC) das baterias do PACK,

Temperatura (ºC) do carregador 12,

Temperatura (ºC) do carregador 13,

Temperatura (ºC) do ambiente externo

Temperatura (ºC) do ambiente interno (LM35)

Ano, Mês, Dia, Hora, Minuto e Segundo

Opção 1 - Texto

!12345678901234567890

Linha 1 !Temperaturas Motor 87 ºC

Linha 2 !TPack 87 ºC TInv 87 ºC

Linha 3 !TExt 87 ºC TInt 87 ºC

Linha 4 !TC12 87 ºC TC13 87 ºC


Legenda

TMot = Temperatura do Motor 3 caracteres

TPAC = Temperatura do PACK 3 caracteres

TInv = Temperatura do Inversor 3 caracteres

TExt = Temperatura Externa 3 caracteres

TInt = Temperatura Interna 3 caracteres

TC12 = Temperatura Carregador 12 3 caracteres

TC13 = Temperatura Carregador 13 3 caracteres

NOTA - ºC pode ser um caractere especial

Opção 2 - Gráfico - Tela de Temperaturas

Tela 6 - Km - Autonomia



Amperes-hora (Ah) de carga e descarga das baterias, e previsão de autonomia (km e tempo) disponível.

Dados dos percursos: Odômetro, Distância percorrida (viagem) consumo médio, consumo instantâneo e tempo de viagem.

Ano, Mês, Dia, Hora, Minuto e Segundo

Opção 1 - Texto

!12345678901234567890

Linha 1 !Autonomia 75 KM 1:08 H - RES 87 KM 1:27 H

Linha 2 !Velocidade Média 37 KM/h Atual 75 KM/h

Linha 3 !Odômetro 12776 km Viagem 13,7 km

Linha 4 !Consumo Médio (A) Consumo Instantâneo (A)

Legenda

AutN = Autonomia Normal 3 caracteres

AutR = Autonomia Reserva 3 caracteres

Odômetro 6 caracteres

Viagem 5 caracteres

Consumo médio (A) 3 caracteres

Consumo instantâneo (A) 3 caracteres

Opção 2 - Gráfico - KM - Tela de AUTONOMIA

Tela 7 - REL - Tela de Seleção de Relatórios


Escolhe o relatório a ser mostrado no formato texto, com rolagem vertical e horizontal :

C41 - Variáveis

C42 - Alarmes

C43 - Resumo

C44 - Status

C45 - Baterias

C46 - Temperaturas

C47 - Referências

C48 - Carga

C49 - Viagem

NOTA: As variáveis são atualizadas pelo computador de bordo, e piscam para indicar tensão abaixo ou acima da referencia (ALARME).

Opção 1 - Texto


!12345678901234567890

Linha 1 ! C43 - Resumo

Linha 2 ! C44 - Status

Linha 3 ! C45 - Baterias

Linha 4 ! C46 - Temperaturas

Opção 2 - Gráfico - Tela de RELATÓRIOS

Tela 8 - SV - Seleção de Variáveis para Gráfico

Uma tela (em modo texto – CB) permite a escolha das variáveis Medidas ou Calculadas, como Velocidade, rotação do motor, corrente, tensão do pack de baterias, temperatura, etc. que terão sua evolução mostradas na tela gráfica (MRTG).

Nela pode-se escolher até 4 variáveis para serem monitoradas (0 a 100%), e a taxa de visualização (base de tempo).

Opção 1 - Texto

!12345678901234567890

Linha 1 !Variável FE Un Cor

Linha 2 !V2 120 Kmh Vm

Linha 3 !V7 6000 RPM Vd

Linha 4 !V9 250 A Az

Opção 2 - Gráfico -
