Projeto RAGIO
Atualizado em 17/09/2014
Subsistema Gráfico
A parte gráfica é controlada por um Arduino MEGA dedicado, (Subsistema Gráfico) com Touch Screen Colorida 3.2" 16 bit TFT01-3.2 de dimensões: 9,4 cm x 6,3 cm , capacidade para 65.000 cores, resolução 320 x 240 e funções de descanso de tela, que possui modo de 8 cores, Stand-By e Sleep Mode.O display gráfico pode, na segunda etapa do projeto, mostrar a imagem captada pela câmera de vídeo interna, a página gerada pelo servidor WEB do módulo Ethernet interno, ou acessar a WEB.
Ele recebe as Informações do Computador de Bordo, e as apresenta em sua tela gráfica, facilitando sua observação e análise.
Operação : Essas informações são selecionadas pelo teclado, e quando possível, por sua tela Touch Screen.
O Subsistema Gráfico também é conectado à câmera de vídeo, ao relógio de tempo real, e ao Ethernet Shield.
O Subsistema Gráfico provê também transferência de dados via interface serial, para comunicação bidirecional via porta Ethernet com um computador tipo PC, que fornecerá acesso à Internet, bem como monitoração remota via página web, que mostrará imagens ao vivo da câmera (voltada para o cockpit e pára-brisa dianteiro) , dados de GPS, os gráficos (MRTG) e todos os dados das telas de relatório.
Tela 9 - GR - Tela Gráfica, gerada pela escolha anterior ( Tela de Relatórios) :
O gráfico desejado deve ter o eixo vertical graduado de 0 a 100 % , e o horizontal conforme a taxa de amostragem escolhida:
- Segundos, 10 segundos, minuto, 6 minutos, 60 minutos, 24 horas
- 1, 10, 60, 360, 3600, 86400 segundos
- Para evitar sobreposição de pixéis, cada cor tem colunas fixas:
- Azul colunas N , Verde colunas N +1, Vermelho N + 2 e Amarelo N + 3
- Os eixos horizontal, vertical, tracejados e valores das escalas são mostrados em Branco (N+4), já que o fundo usado será preto.
- Para criar os gráficos, deve ser utilizado o programa MRTG

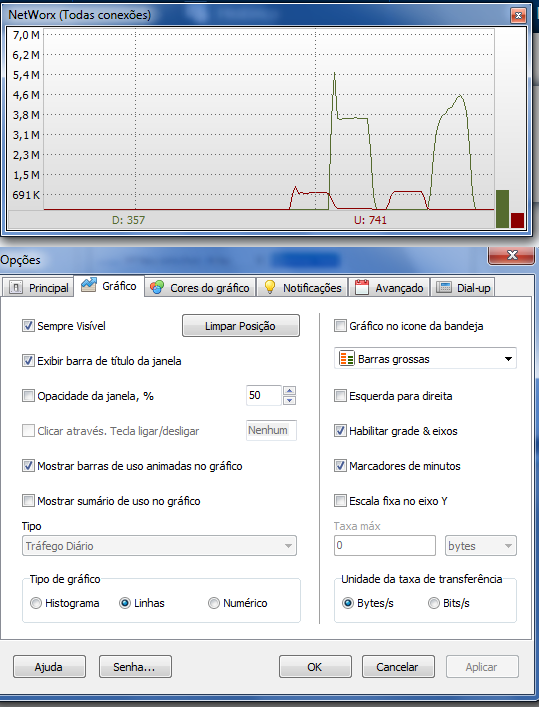

A imagem a seguir, do medidor de velocidade gratuito NETWORX, disponível em http://www.softperfect.com/ mostra o aspecto do gráfico desejado, e a configuração do programa para obtê-lo.
