Imprima o Transferidor

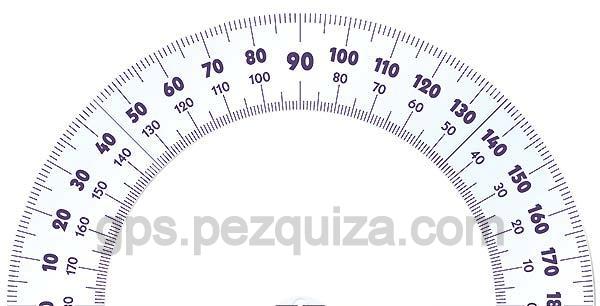

Imprima este transferidor num tamanho razoável para que possa usar ele como ferramenta para ajustar a sua antena parabólica.

<-- Clique na imagem para ampliar - Imprima a imagem maior !

Imprima este transferidor e corte ele bem rente ao desenho dele

Repare que o transferidor conta 180 graus tanto para um lado como para o outro, nos números grandes e nos pequenos é a mesma medida, elas apenas invertem de lado, em sentido horário ou anti-horário

Calcule os Dados de Apontamento da Antena para o T-12 no seguinte link:

Para saber em que direção apontar sua antena é só clicar aqui e calcular dos dados com o aplicativo Dishpointer

http://www.dishpointer.com/

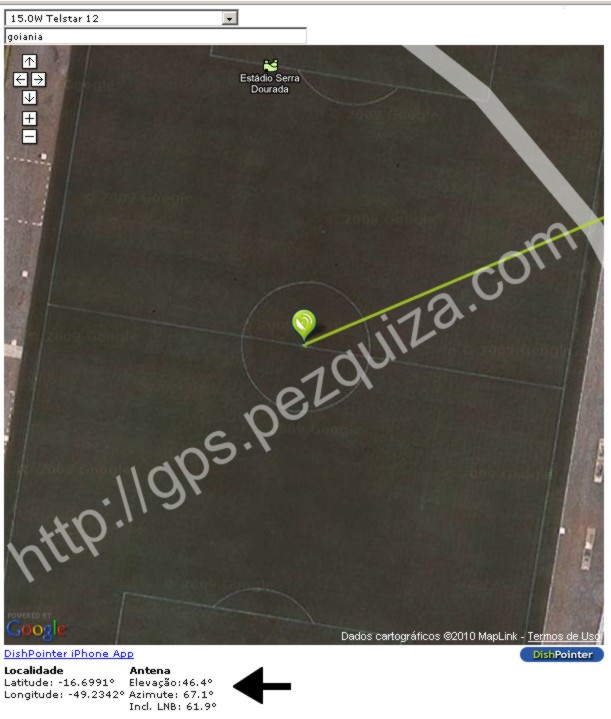

Como nos outros exemplos de apontamento com o transferidor que você pode ver em nosso site, utilizamos como ponto de referência para este exemplo o meio do campo do estádio Serra Dourada em Goiânia-GO, os valores encontrados foram os seguintes, conforme os dados do dishpointer abaixo:

<-- Clique na imagem para ampliar

Azimute

Primeiro vamos nos ater nos dados de azimute. Você sabe o que é o Azimute:

- Azimute é o seguinte: no local onde queremos instalar a antena, se traçamos uma linha em direção ao norte, e assumirmos que essa linha representa o ponto 360º, e se o dispointer me diz que em relação ao norte verdadeiro a antena está em 67,2° (repare no valor de azimute na figura acima com os dados que calculamos no dishpointer), quer dizer que ou eu teria que girar a antena parabólica em sentido horário no circulo de graus e chegar em 67,2° para apontar a minha antena parabólica para o satélite Telstar 12.

Pronto, então eu sei que da minha linha apontando para o norte verdadeiro, se eu fizer uma outra linha apontando para menos 67,2° no sentido horário, então é para aí que tenho que apontar a minha antena parabólica.

E como se faz isso?

Aí que está um dos macetes do mapa Google Earth que está no DishPointer, aquela barrinha que marca o zoom do mapa está sempre apontando para o norte verdadeiro, então ficou fácil de você descobrir onde fica o norte verdadeiro em relação ao local onde você vai instalar a antena na sua casa, faz uma marcação aí no local onde você vai instalar a antena indo pro norte verdadeiro, nem precisa de gps ou bússula.

Pega seu transferidor e vê onde fica o grau que o dishpointer vai indicar para você, aponta a antena parabólica para lá, se quiser uma forma mais fácil ainda, amarra uma linha de barbante da antena pro norte verdadeiro e mede os graus com o transferidor e amarra outra linha indo para onde o transferidor indica em graus, pronto, tem uma linha indicando pra onde apontar a antena.

Veja o Exemplo:

<-- Clique na imagem para ampliar

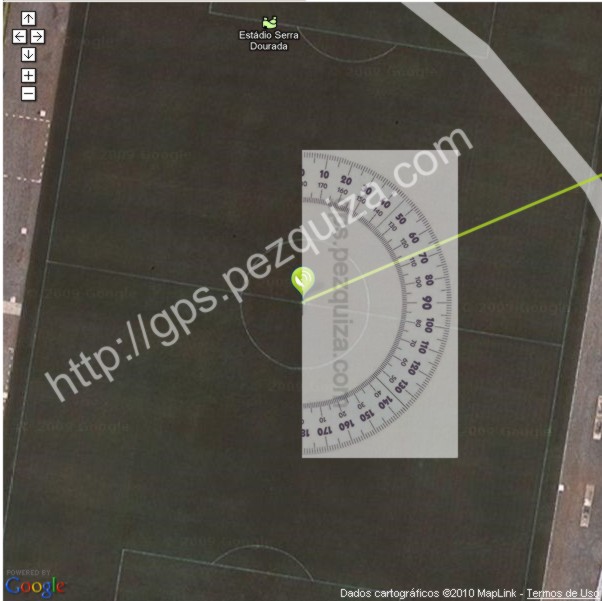

Preste atenção no transferidor colocado na figura, a linha está passando nos 67,2º certinho, sendo que o 0º está apontando para o norte verdadeiro, da mesma maneira que a barra de zoom do mapa do Dishpointer.

Pronto, resolvido seu problema de Azimute.

Ajustando o LNBF

Vamos partir para corrigir o LNBF e a inclinação da antena.

No artigo em que você calculou os dados para apontamento da antena, no aplicativo Dishpointer, repare que existe um valor chamado Incl. LNBF, que indica o giro do LNBF em relação linha reta que ele marcaria se estivesse com o cabo apontando para o chão.

No nosso exemplo a posição do LNBF é 62°. Amarre uma linha em uma pedra, assim como fazem os pedreiros para colocar as coisas no prumo, levantando o fio vai ficar esticado pra baixo, essa linha indica 0º, pegue o transferidor e rotacione ele em sentido anti-horario até encontrar os graus indicados, neste caso, 62°, nos números pequenos, pronto, é nessa posição que deve ficar o LNBF, veja o exemplo abaixo.

O LNBF não deve ficar apontando para o chão pois a posição em que o satélite está estacionado em órbita não coincide com esta posição, e quanto mais o LNBF ficar em uma posição que coincida com a posição do satélite, melhor será a recepção.

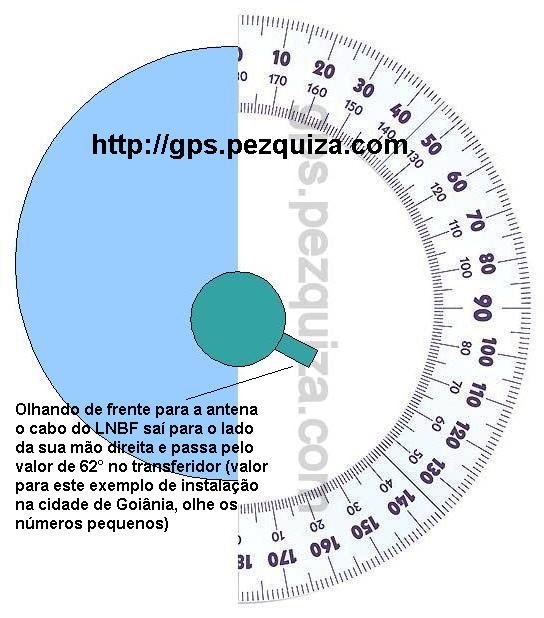

Veja o exemplo abaixo para a posição do LNBF em 62°, no exemplo é como se olhássemos a antena de frente para ela.

<-- Clique na imagem para ampliar

Pronto, seu LNBF está na posição correta, agora vamos à elevação.

Ajustando a Elevação da Antena Parabólica

Vejam na indicação do Dishpointer a elevação é de 46° para este exemplo.

Atenção, a elevação de antenas offset tem uma pequena diferença para a elevação das antenas focal point, se você está apontando uma antena offset leia a dica postada aqui.

Usando a mesma lógica da linha no barbante, encoste o transferidor na sua antena, de maneira que ele fique reto com o suporte que segura a cuba da antena, a linha caída deve passar pelo meio da transferido e encontrar o ponto em graus que você obteve, neste caso 46°

Veja o exemplo:
<-- Clique na imagem para ampliar
