Montagem Passo a Passo da Antena Bakof 1,85 Metros.
Site Original : http://www.gerhke.com/

Atualizada em 20/06/2011

Aproveitando a montagem da antena Bakof 1,85 metros que será usada em demonstrações pelo Brasil com o sistema EUMETCast - Recepção de Imagem Meteorológica via Satélite, irei mostrar passo a passo a montagem da antena.

Fui atrás de um produto que fosse de fácil montagem, a maioria dos usuários EUMETCast são universidades, órgãos governamentais, meteorologistas que não são amadores e nem profissionais em montagem de antena. Testamos algumas marcas e a que melhor se encaixou no perfil "Monte Você Mesmo" foi a Bakof.

Procurei ver a praticidade de montagem como o uso mínimo de ferramentas, acabamento, durabilidade entre outros.

Encontrei em antenas concorrentes a dificuldade de montagem pois a ferragem não se encaixava na furação da fibra ao ponto de ter que re-furar a fibra, amassar hastes, falta de material, as vezes por descuido da embalagem pois esses cuidados devem se tomar devido ao transporte ate o cliente.

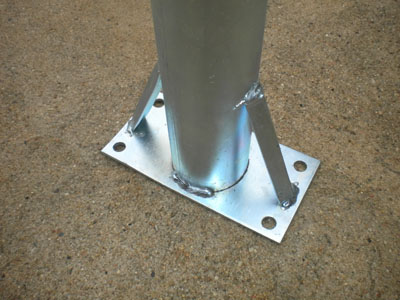

O cano de 3 Polegadas que acompanha a antena que serve de base de fixação para a mesma vem com pé retangular com reforço de cantoneiras, as concorrentes que tivemos aqui vieram com a base de fixação quadrada o que é mais propicio em caso de fortes ventos arrancar o cano da fixação.

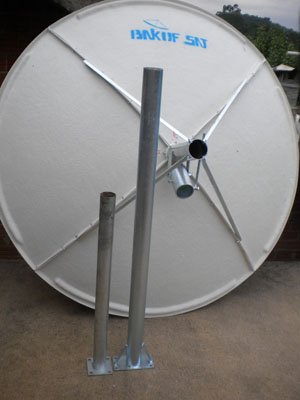

Na imagem acima você pode ver o cano da Bakof a direita e de uma concorrente a esquerda, observe a diferença da base e também o comprimento do cano, a Bakof manda cano de 1,40 metros de comprimento.

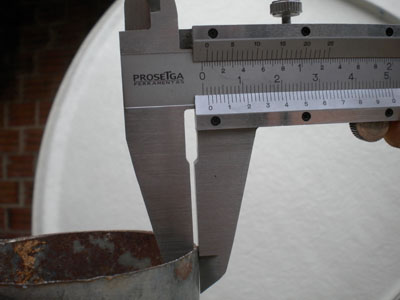

Nas duas imagens acima temos a esquerda a espessura do cano usado por algumas marcas com 1,3 mm e a direita o cano base Bakof com 2,3mm de espessura, 1 mm a mais.

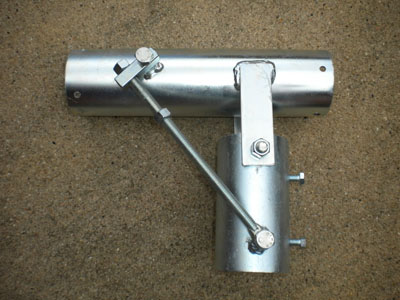

Acima a ferragem da fibra que fixa a antena no cano base, veja que chega no angulo de 90 graus, tudo cano galvanizado.

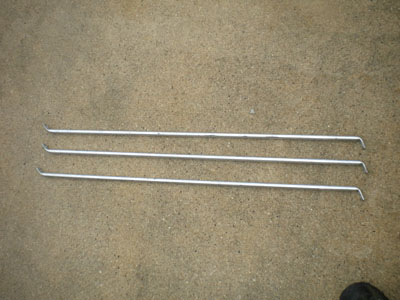

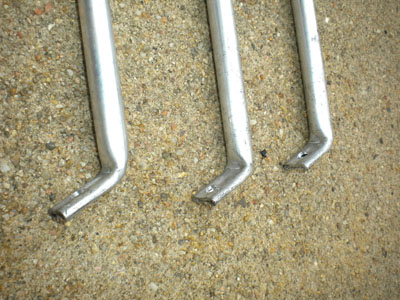

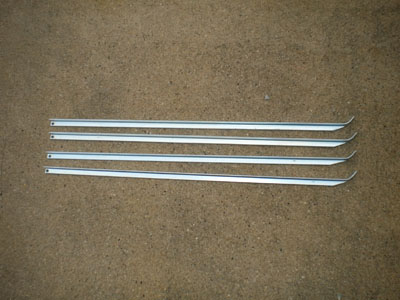

Aqui temos as hastes de fixação do LNB, feitas em cano Alumínio.

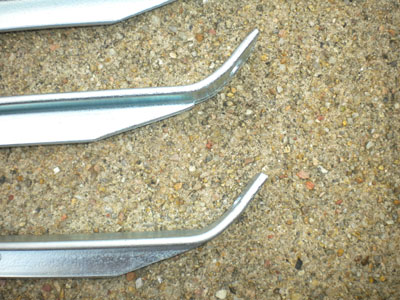

As mesmas já vem esmagadas, furadas e no grau certo para fixação, apos a montagem não precisei fazer nenhum ajuste, ficou certo no ponto de foco.

Cantoneiras que ficam por trás da antena para dar maior sustentação a fibra , veja na foto a direita o cuidado e acabamento do corte e dobra arredondada.

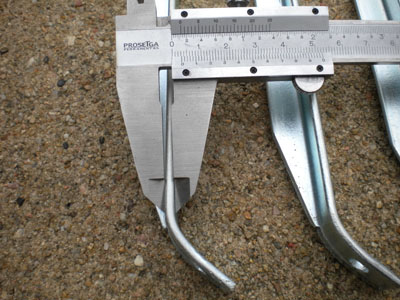

As cantoneiras de reforço de fibra possuem uma espessura do material 3,3mm, bem reforçado.

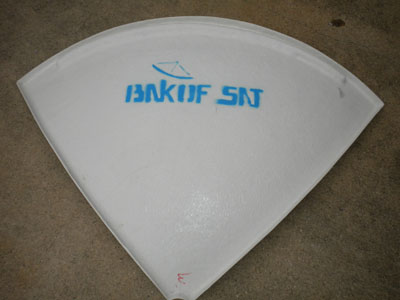

A antena vem dividida em 4 pétalas de fibra, cada uma com um numero marcado no ponto mais estreito, facilita a junção na hora da montagem, pois para quem nunca montou uma antena como essa poderá encontrar dificuldades, se as pétalas não tiverem montadas corretamente não ira fechar a furação das hastes do LNB por exemplo, bem pensado pela Bakof.

Na parte externa das pétalas por traz encontramos um reforço de fibra bem próximo a borda, ajuda e muito para não deformar a fibra com o decorrer do tempo de uso, não encontramos em outras marcas esse reforço.

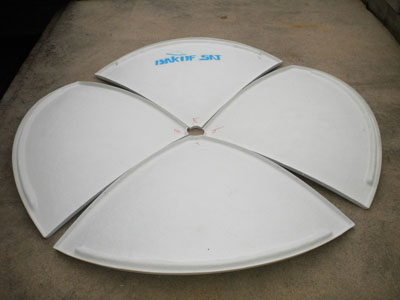

Pétalas colocadas no chão na seqüência de montagem com a marcação 1,2,3,4 no sentido horário. A pétala com a serigrafia Bakof depois de montado fica para cima.

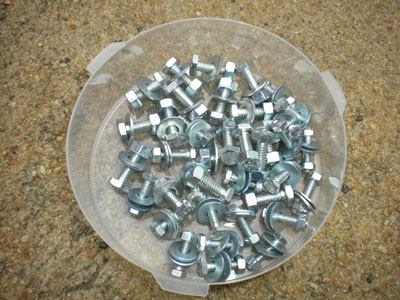

A antena se utiliza somente de 2 tipos de parafusos 1/4 para a ferragem e 3/16 para união das pétalas, todos acompanhados de porca e arruelas.

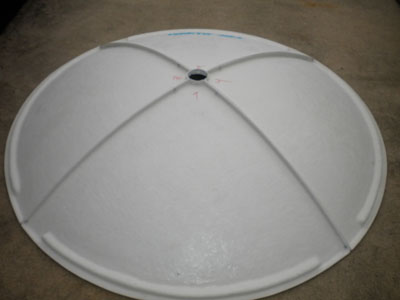

Acima as pétalas montadas, ambas são unidas por 5 parafusos, totalizando 20 parafusos para unir as 4 pétalas. A direita a seqüência numérica das pétalas.

Em cada lado da fibra por uma arruela na montagem, ajuda na hora de apertar, não danifica a fibra e da mais área de fixação mecânica.

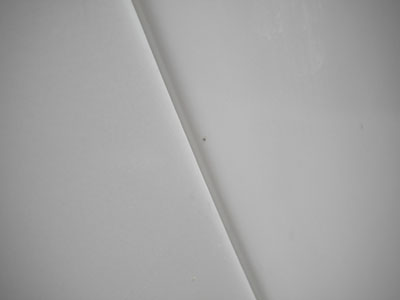

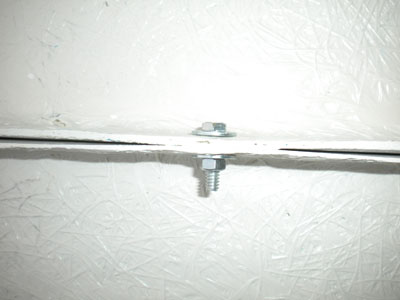

Fiz questão de por essas duas imagens acima pois em outras antenas tive problemas da emenda da fibra não ficarem corretamente alinhadas, na Bakof as 4 uniões das pétalas não ha se quer 1 mm de diferença e não precisei em momento algum forçar a fibra ou refazer algum furo de fixação.

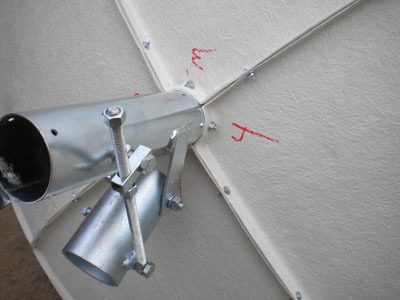

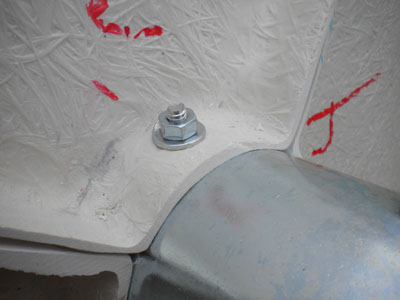

Fixação do cano central na fibra, preso por 1 parafuso de 1/4 por pétala.

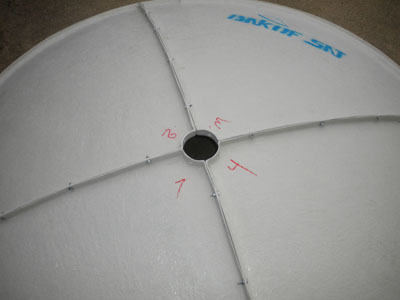

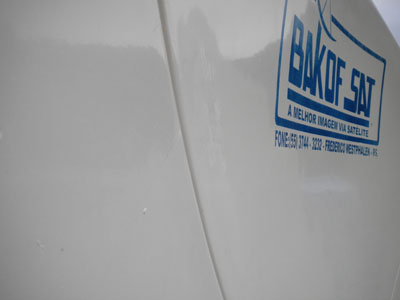

Prestar atenção, a pétala com a serigrafia fica para cima, no caso acima a serigrafia esta na pétala 3 e o cano de suporte da antena fica para a pétala 1.

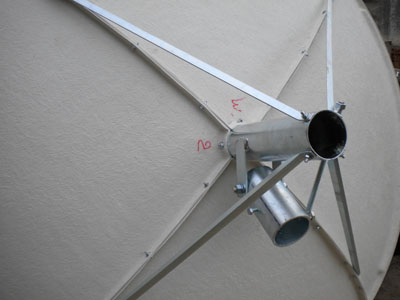

Acima temos a fixação das hastes de reforço da fibra fixados com parafusos de 1/4. As hastes são fixadas nas pétalas também por parafusos 1/4 ficando nas pétalas os 5 parafusos de união mais o parafuso da haste fechando em 6 parafusos por união de pétalas.

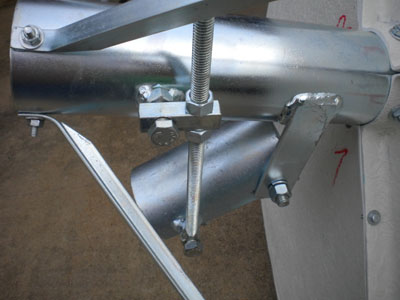

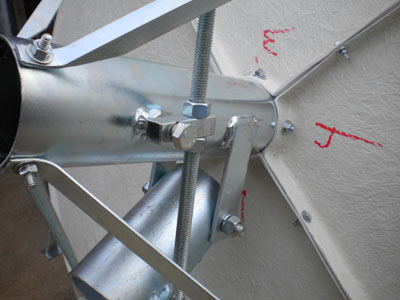

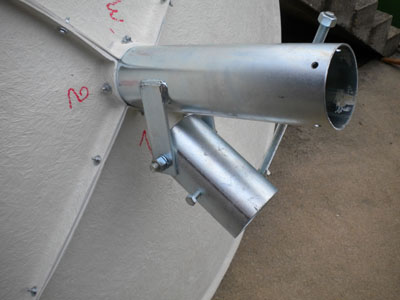

Acima a posição correta do quadrado que segura a rosca de ajuste de elevação. Coloquei essa imagem pois quando veio estava invertido, esta inversão pode ser vista na terceira imagem de cima para baixo onde mostro o cabeçote.

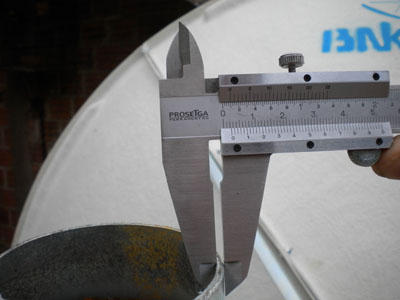

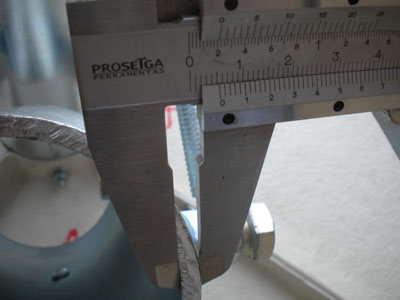

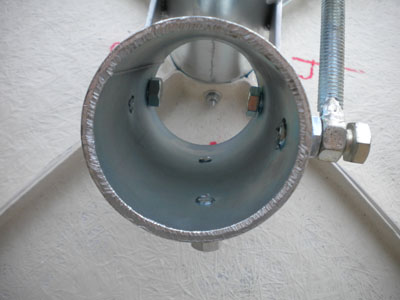

Luva de fixação da antena no cano de 3 polegadas, veja que a parede é bem reforçada, 5,5mm confunde a imagem a direita mostrada pelo paquímetro.

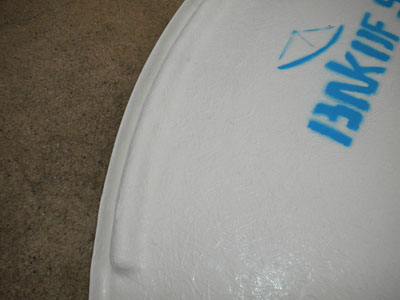

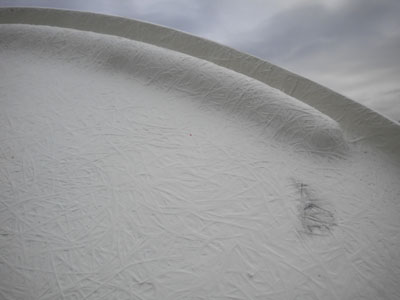

Detalhe do reforço na borda da fibra.

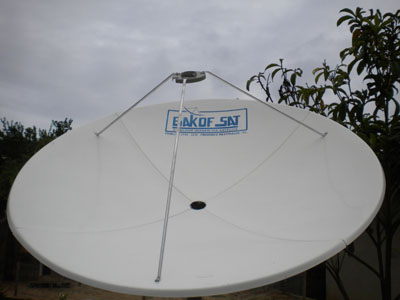

Aqui a antena pronta, montada na base para testes.

Gostaria de agradecer a Bakof em especial ao Sr. Alysson que nos proporcionou a alegria de usar seu produto para que possamos difundir o sistema EUMETCast pelo Brasil e America Latina, com isso não mostramos o sistema só no papel e sim em funcionamento.
