USANDO RAGIO NO LINUX

HOW TO BY MARIVALDO FERNANDES

Requisitos mínimos:

• Computador com Linux Slackware 10.2 ou outro instalado e configurado;

• Placa Skystar2 da Technisat fisicamente instalada em um slot pci;

• Antena com LNB KU corretamente apontada para o satélite Atlantic Bird 1;

• Cabeamento necessário para ligar o LNB à placa Skystar2;

• Modem instalado e funcionando no Linux;

• Conta para acesso discado a qualquer provedor ou link com IP válido;

• Habilitação e créditos para acesso ao Ragio.

É necessário baixar no site www.linuxtv.org os fontes para compilar os módulos que deverão ser carregados no Linux para ele inicializar a placa Skystar2.

Pode optar por este link:

http://www.linuxtv.org/download/dvb/linuxtv-dvb-1.1.1.tar.bz2

Cópia local

Baixe também o conjunto de aplicativos utilizadores dos módulos neste link:

http://www.linuxtv.org/download/dvb/linuxtv-dvb-apps-1.1.1.tar.gz

Cópia Local

1. Descompacte os dois arquivos em um diretório especifico ex: /usr/ragio serão duas pastas, uma com o nome linuxtv-dvb-1.1.1 e a outralinuxtv-dvb-apps-1.1.1 dentro do subdiretório ragio.

2. Acesse a pasta dos módulos: cd /usr/ragio/linuxtv-dvb-1.1.1

3. Execute o comando como root para compilar os módulos: make e depois make install se a compilação foi bem sucedida.

4. Acesse agora a pasta que contém os aplicativos necessários:
   cd /usr/ragio/linuxtv-dvb-apps-1.1.1

5. Execute o comando como root para compilar os aplicativos: make e depois make install se a compilação foi bem sucedida.

6. Elimine a antiga pasta de dispositivos DVB com o comando:
   rm -fr /dev/dvb

7. Entre na pasta que contém os módulos que você compilou:
   cd /usr/ragio/linuxtv-dvb-1.1.1

8. Execute o script que cria os novos dispositivos para a placa DVB:
   sh MAKEDEV-DVB.sh vai aparecer o seguinte:

Creating DVB devices in /dev/dvb/adapter0

Creating DVB devices in /dev/dvb/adapter1

Creating DVB devices in /dev/dvb/adapter2

Creating DVB devices in /dev/dvb/adapter3

9. Acesse a pasta dos módulos: cd /usr/ragio/linuxtv-dvb-1.1.1/build-2.4(se seu kernel for o 2.4.X caso seja o kernel 2.6.X acesse
   cd /usr/ragio/linuxtv-dvb-1.1.1/build-2.6

10. Carregue os módulos compilados para o kernel com o comando: sh insmod.sh load

11. Verifique se deu certo, use os comandos: dmesg | grep skystar e

lsmod | grep skystar se tudo estiver ok você verá no terminal:

skystar2.c: FlexCopIIB(rev.195) chip found

skystar2.c: the chip has 38 hardware filters

skystar2 17356 0 (unused)

dvb-core 37568 0 [skystar2 ttusb_dec dvb-ttusb-budget mt312 cx24110 grundig_29504-491 grundig_29504-401 tda1004x ves1820 stv0299 alps_tdmb7 alps_tdlb7 ves1x93]

12. Ative os módulos com o comando: modprobe ip_gre

MUITA ATENÇÃO! AGORA COMEÇA A CONFIGURAÇÃO DO DISPOSITIVO:

13. Acesse o diretório de aplicativos:
    cd /usr/ragio/linuxtv-dvb-apps-1.1.1/util/dvbnet

14. Abra o arquivo net_start.sh em um editor de textos e deixe-o da seguinte forma:

# =-=-=-=-=-=-=-=-=-=-=-=-=-=-= começo do arquivo =-=-=-=-=-=-=-=-=-=-=

#!/bin/sh

# Alterado por Marivaldo Fernandes

# pintadense@yahoo.com.br

# Acesso Ragio

# mude os PIDs conforme necessário

PID1=3010

PID2=3021

PID3=3011

# Cria um dispositivo para cada PID

DEV_NAME1=dvb0_0

DEV_NAME2=dvb0_1

DEV_NAME3=dvb0_2

#Sete um IP para cada PID

IP_ADDR1=169.254.168.3

IP_ADDR2=169.254.169.3

IP_ADDR3=169.254.170.3

#Sete o MAC da sua placa DVB

#troque o XX:XX:XX:XX:XX:XX pelo MAC da placa DVB ex: 00:40:e4:f6:54:7f

MAC_ADDR1=XX:XX:XX:XX:XX:XX

MAC_ADDR2=XX:XX:XX:XX:XX:XX

MAC_ADDR3=XX:XX:XX:XX:XX:XX

#desativa por padrão os dispositivos DVB

/sbin/ifconfig $DEV_NAME1 down

/sbin/ifconfig $DEV_NAME2 down

/sbin/ifconfig $DEV_NAME3 down

#Remove as interfaces DVB

./dvbnet -d 0

./dvbnet -d 1

./dvbnet -d 2

#Cria interfaces baseadas nos Pids

./dvbnet -p $PID1

./dvbnet -p $PID2

./dvbnet -p $PID3

# Seta os IPs das interfaces

/sbin/ifconfig $DEV_NAME1 $IP_ADDR1

/sbin/ifconfig $DEV_NAME2 $IP_ADDR2

/sbin/ifconfig $DEV_NAME3 $IP_ADDR3

# Seta o MAC das interfaces

/sbin/ifconfig $DEV_NAME1 hw ether $MAC_ADDR1

/sbin/ifconfig $DEV_NAME2 hw ether $MAC_ADDR2

/sbin/ifconfig $DEV_NAME3 hw ether $MAC_ADDR3

#Ativa Interfaces

/sbin/ifconfig $DEV_NAME1

/sbin/ifconfig $DEV_NAME2

/sbin/ifconfig $DEV_NAME3

# =-=-=-=-=-=-=-=-=-=-=-=-=-=-= fim do arquivo =-=-=-=-=-=-=-=-=-=-=

15. Dê permissão para que o arquivo seja executável:
    chmod +x net_start.sh

16. Na mesma pasta execute o arquivo que você acaba de configurar:
    sh net_start.sh

Você verá a mensagem:

DVB Network Interface Manager

Version 1.1.0-TVF (Build Sun Jun 11 12:09:44 PM 2006)

Copyright (C) 2003, TV Files S.p.A

Device: /dev/dvb/adapter0/net0

Status: device dvb0_0 for pid 3010 created successfully.

DVB Network Interface Manager

Version 1.1.0-TVF (Build Sun Jun 11 12:09:44 PM 2006)

Copyright (C) 2003, TV Files S.p.A

Device: /dev/dvb/adapter0/net0

Status: device dvb0_1 for pid 3021 created successfully.

DVB Network Interface Manager

Version 1.1.0-TVF (Build Sun Jun 11 12:09:44 PM 2006)

Copyright (C) 2003, TV Files S.p.A

Device: /dev/dvb/adapter0/net0

Status: device dvb0_2 for pid 3011 created successfully.

17. Beleza, agora vamos ver como fica o dispositivo DVB que você acaba de criar, digite: ifconfig

Junto à sua placa de rede (eth0) ou wireless (wlan0) e o loopback (lo) vão aparecer três dispositivos DVB que você criou para a sua placa, mais ou menos assim:

dvb0_0 Link encap:Ethernet HWaddr XX:XX:XX:XX:XX:XX

inet addr: 169.254.168.3 Bcast:169.254.255.255 Mask:255.255.0.0

UP BROADCAST RUNNING NOARP MULTICAST MTU:4096 Metric:1

RX packets:0 errors:0 dropped:0 overruns:0 frame:0

TX packets:0 errors:0 dropped:0 overruns:0 carrier:0

collisions:0

RX bytes:0 (0.0 b) TX bytes:0 (0.0 b)

dvb0_1 Link encap:Ethernet HWaddr XX:XX:XX:XX:XX:XX

inet addr: 169.254.169.3 Bcast:169.254.255.255 Mask:255.255.0.0

UP BROADCAST RUNNING NOARP MULTICAST MTU:4096 Metric:1

RX packets:0 errors:0 dropped:0 overruns:0 frame:0

TX packets:0 errors:0 dropped:0 overruns:0 carrier:0

collisions:0

RX bytes:0 (0.0 b) TX bytes:0 (0.0 b)

dvb0_2 Link encap:Ethernet HWaddr XX:XX:XX:XX:XX:XX

inet addr:169.254.170.3 Bcast:169.254.255.255 Mask:255.255.0.0

UP BROADCAST RUNNING NOARP MULTICAST MTU:4096 Metric:1

RX packets:0 errors:0 dropped:0 overruns:0 frame:0

TX packets:0 errors:0 dropped:0 overruns:0 carrier:0

collisions:0

RX bytes:0 (0.0 b) TX bytes:0 (0.0 b)

18. Acesse diretório do aplicativo que trava o sinal do satélite:
    cd /usr/ragio/linuxtv-dvb-apps-1.1.1/util/szap

ATENÇÃO! É EXTREMAMENTE IMPORTANTE A CONFIGURAÇÃO DESTE ARQUIVO, POIS ELE É USADO PARA TRAVAR O SINAL DO SATÉLITE:

19. Crie com um editor de textos o arquivo channels.conf e deixe-o assim:

# Configuração criada por Marivaldo Fernandes

# Apontando para o Atlantic Bird 1 transponder d6

d6:11595:v:0:27500:0:0:0:0:0

20. Salve e execute no terminal o seguinte comando: ./szap -c channels.conf d6

Você verá permanentemente até que pare o serviço ou feche o terminal o programa rodando, se o sinal não estiver ok você verá mensagens como esta:

status 03 | signal 96cf | snr 3666 | ber 00001185 | unc 00000000 |

status 03 | signal 8c3c | snr 71e8 | ber 00005df8 | unc 00000000 |

status 03 | signal a3fd | snr 70da | ber 0000bb48 | unc 00000000 |

status 03 | signal 6d85 | snr 70e9 | ber 000060a8 | unc 00000000 |

Se estiver ok o sinal de satélite terá algumas mudanças nas mensagens, mas o foco principal: vai aparecer no final FE_HAS_LOCK:

reading channels from file 'channels.conf'

zapping to 1 'd6':

sat 0, frequency = 11162 MHz V, symbolrate 5000000, vpid = 0x0000, apid = 0x0000

using '/dev/dvb/adapter0/frontend0' and '/dev/dvb/adapter0/demux0'

status 03 | signal 96cf | snr 3666 | ber 00001185 | unc 00000000 |FE_HAS_LOCK

status 03 | signal 8c3c | snr 71e8 | ber 00005df8 | unc 00000000 |FE_HAS_LOCK

status 03 | signal a3fd | snr 70da | ber 0000bb48 | unc 00000000 |FE_HAS_LOCK

status 03 | signal 6d85 | snr 70e9 | ber 000060a8 | unc 00000000 |FE_HAS_LOCK

Caso deseje, copie este script para fazer esta tarefa diária,
salve-o como ativa_ragio.sh e dê permissão para execução:
chmod +x ativa_ragio.sh
se preferir coloque no init.

# =-=-=-=-=-=-=-=-=-=-=-=-=-=-= começo do arquivo =-=-=-=-=-=-=-=-=-=-=

#!/bin/sh

# Scrip Criado por Marivaldo Fernandes para configuração rápida

# pintadense@yahoo.com.br

# Uso com o Acesso Ragio /Opensky

# Entrando no diretório dos programas

cd /usr/ragio

# Criando os dispositivos DVB

rm -fr /dev/dvb

cd /usr/ragio/linuxtv-dvb-1.1.1

sh MAKEDEV-DVB.sh

#Acessando diretório dos módulos compilados

#Note que o meu kernel é o 2.4 e o seu for 2.6 altere o final

cd /usr/ragio/linuxtv-dvb-1.1.1/build-2.4

# Carregando os módulos no kernel

sh insmod.sh load

# Verificando se os módulos foram carregados

dmesg | grep skystar

lsmod | grep skystar

# Ativando módulos DVB

modprobe ip_gre

# Acessando diretório contendo script que inicializa placa Skystar para ragio

cd /usr/ragio/linuxtv-dvb-apps-1.1.1/util/dvbnet

# Ativando placa

sh net_start.sh

# Verificando se o dispositivo foi criado

ifconfig

# Acessando diretório do aplicativo que trava o sinal do satélite

cd /usr/ragio/linuxtv-dvb-apps-1.1.1/util/szap

# Travando sinal

./szap -c channels.conf d6

# =-=-=-=-=-=-=-=-=-=-=-=-=-=-= fim do arquivo =-=-=-=-=-=-=-=-=-=-=

CONFIGURANDO ACESSO DISCADO E LOGANDO NO SATÉLITE

Pronto, terminamos a primeira parte, a mais árdua de todas, agora iremos para a cotidiana que é a conexão discada ou em alguns casos, vpn ou simplesmente logar.

Não há preferência quanto ao ambiente gráfico. Neste caso optei pelo KDE.

Obs: pule esta etapa se você não usa conexão discada e possui link com IP válido.

Levando em conta que você instalou o KDE por completo, suponho que possua o aplicativo KPPP instalado, então vamos configurar Acesso:

1. Abra o KPPP a partir do menu K -> Internet, clique em configure para configurar a conta e o modem:

2. Clique em New:

3. Coloque as informações do seu provedor:

4. Clique na aba Modens e depois no botão New para configurar o modem:

5. Coloque de acordo às configurações do seu modem, no meu caso é um modem serial na porta ttyS0 (COM1), com estas configurações:

6. Clique na aba modens e depois em Query Modem (perguntar ao modem)

Obtém-se o seguinte resultado:

7. Seu modem está configurado! Clique em conectar:

Conetado!!

Concluído a configuração e conexão, passaremos agora à parte final.

LOGANDO NO SATÉLITE E NAVEGANDO À VONTADE

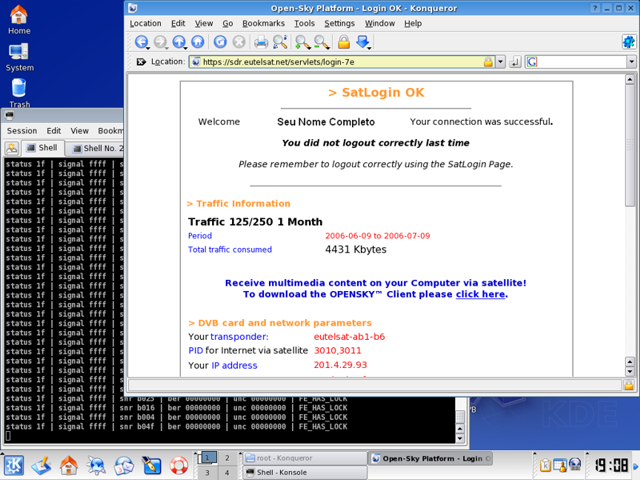

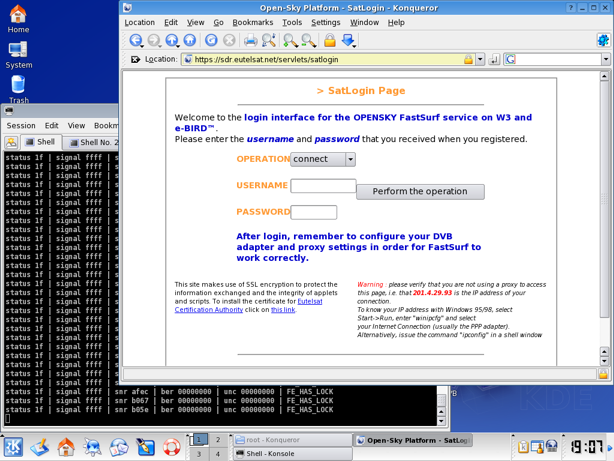

1. Abra o navegador de sua preferência e antes de qualquer coisa, com a conexão discada acesse o endereço: http://sdr.eutelsat.net

3. Abra as opções do seu navegador e configure da seguinte forma:

Selecione em Opções : Proxy , marque Especificar manualmente e clique no botão Setup

4. Coloque os seguintes endereços e clique em OK:

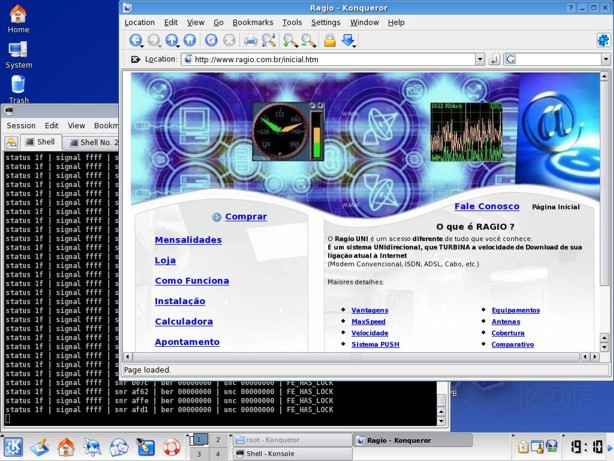

5. Navegue a vontade em alta velocidade!

Créditos:

Meus agradecimentos ao Horácio da ABUSAR www.abusar.org pelo apoio em praticamente tudo que precisei para montar este tutorial.

As idéias e sugestões que formam o conteúdo deste How To foram retiradas principalmente do próprio site da ragio www.ragio.com.br, forums, e outros How To em inglês encontrados na internet. Os arquivos de configuração são modificações minhas baseadas em testes com o sistema windows, e aplicadas no Linux até conseguir os resultados satisfatórios. O script que automatiza os processos foi criação minha.

Direitos:

O conteúdo pode ser reproduzido e distribuído livremente, sob a condição de manter os créditos ao autor. Qualquer modificação pode ser efetuada, tanto nas imagens como no texto, desde resulte em melhoria do tutorial e facilidade de compreensão por parte do usuário.

Marivaldo Fernandes

pintadense@yahoo.com.br

Pintadas BAHIA
