Kit de Apontamento Atualizada em 11/04/2011 O uso do KIT DE APONTAMENTO (Constituído pelo CD RAGIO, Bússola e Clinômetro) facilita MUITO a aproximação da posição final da antena, pois sem instrumentação adequada, essa tarefa exige MUITA paciência e cuidado. O KIT DE APONTAMENTO permite um resultado bastante preciso, e é o recomendado para instaladores e profissionais de rede e antenas. Ele pode ser adquirido em nossa LOJA - KIT DE APONTAMENTO Veja como usar o Clinômetro Simples, o Clinômetro Magnético e o Transferidor (Kit do Pescador)

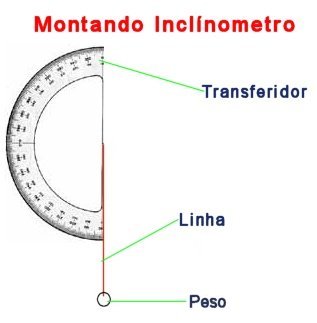

Uma outra alternativa, rápida e barata, é montar seu próprio conjunto, chamado de KIT do Pescador Esse KIT é montado pelo próprio interessado, com materiais de fácil obtenção, e baixo custo. Ele tem esse nome, porque a maior parte de seus itens pode ser adquirido em Casas de Caça e Pesca. Os itens são: Clinômetro do Pescador: Uma bússola, que pode ser encontrada em Papelarias ou Casas de Caça e Pesca. Um transferidor escolar, que é usado para medir ângulos e distâncias em mapas, que também que pode ser adquirido em papelarias, ou em Casas de Caça e Pesca. Nós usamos um de 180 graus, fabricado pela Plásticos Bandeirante, que também fornece réguas, e tem a Referência 1021. Para montar o clinômetro do pescador, fazemos um pequeno furo no centro do transferidor, suficiente para passar uma linha de pesca, cordonê ou linha de bordar, de uns 20 cm. Essa linha deve atravessar o furo, e ser presa com um nó, para que não escape. No outro lado da linha, coloque uma chumbada de pesca, suficiente para manter a linha esticada, conforme as figuras ao lado e abaixo Clique na imagem abaixo, para uma imagem mais detalhada :

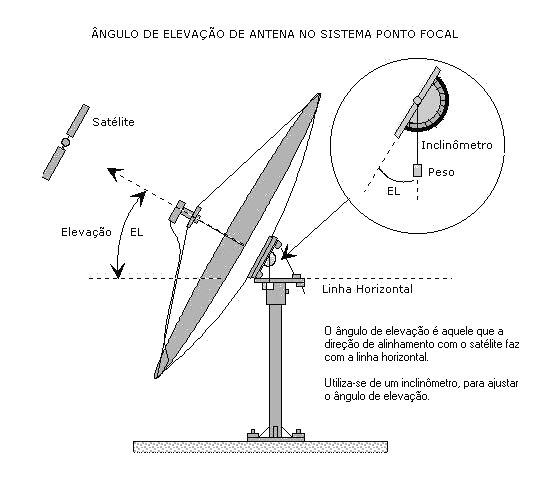

Uso do transferidor: Com o prumo alinhamos o transferidor de forma que o eixo central fique paralelo ao horizonte, e a indicação da linha mostre 0 (zero) graus. Inclinamos então a antena, até obter, na escala, o valor de elevação calculado. Veja abaixo como utilizar o Clinômetro do Pescador:

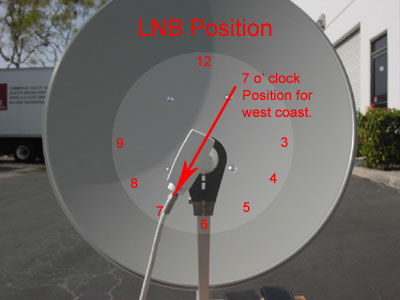

O mesmo instrumento é usado para ajustar a inclinação do LNB Essa inclinação é feita de maneira mais precisa em GRAUS , mas comumente é indicada em forma de HORAS

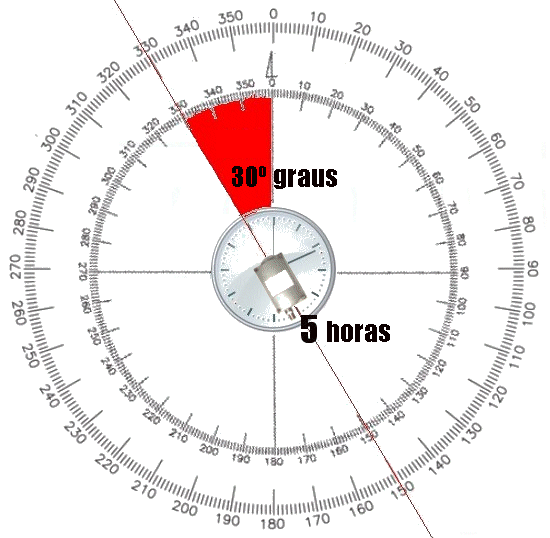

No exemplo acima, 30 graus (5 horas) saída do cabo inclinada para a direita (180 - 150 m= 30 Graus)
