INFORMAÇÃO PARA CONFIGURAÇÃO

Para a configuração do sistema será necessário utilizar os parâmetros da tabela abaixo:

Satélite : AMAZONAS 61º W
Frequência: 10969,000 MHz
Symbol Rate: 19,2 MSymbol/s
FEC 5/6
Polarização : VERTICAL
PID Unicast : 1070 DECIMAL

Conexão VPN
Nome: Acesso RAGIO UNI
HOST : 201.33.13.2

CONFIGURAÇÃO DA PLACA RECEPTORA DVB-S

Será necessário conectar o hardware no PC e posteriormente instalar o software que virá junto com a placa DVB -S para poder acessar as suas configurações.

O exemplo de configuração abaixo será baseado na placa "SkyStar2" da fabricante “Technisat” .

Parte 1 - CONFIGURAÇÃO inicial da placa Skystar2, usando o programa Setup4PC

Parte 2 - CONFIGURAÇÃO DA VPN

2A - CONEXÃO COM A INTERNET

2B - PROMPT do DOS

Parte 3 - CONFIGURAÇÃO final da placa Skystar2

1 - CONFIGURAÇÃO inicial da placa Skystar2, usando o programa Setup4PC

Após instalado o software, entrar no programa “Setup4PC”.

A maneira mais fácil é clicar com o botão direito do Mouse no ícone dele, que fica perto do relógio do Windows, no canto inferior direito da tela

Quando configurado, o ícone fica verde, antes da configuração, em caso de defeito ou sinal baixo (uma tempestade, por exemplo) ele fica vermelho.

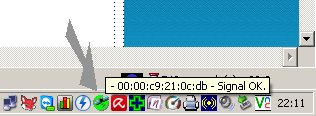

Na figura abaixo, a seta indica esse ícone

Veja as figuras :

  e

Repare que ele também mostra o MAC da placa...

Uma vez aberto o programa, nNo campo “Satellite” clicar na opção “Add” , conforme mostra a figura abaixo:

No campo “Satellite Name” escrever o nome AMAZONAS.

Em seguida, preencher os campos “LNB Setting” e DiSEqC conforme indicado na figura abaixo, e depois clicar na opção “OK”

Clicar na opção “Transponder Management” , conforme mostra a figura abaixo:

Na tela “Transponder Management” , clicar na opção “Add” , conforme mostra a figura abaixo

Vai aparecer outra janela, a Edit Transponder.

Na opção “Transponder Settings” , preencher os campos “Transponder” , “Symbol Rate”, “FEC” e “Polarity” conforme os dados da figura abaixo:

Depois, clique na opção “Tune”

Se sua antena estiver corretamente apontada, o cabo ligado, e o programa corretamente instalado, após clicar em TUNE você deverá ter os níveis de Quality (Qualidade do sinal) e Strenght (Intensidade do sinal) verdes, como os da figura acima.

Os níveis desses sinais variam com o tamanho da antena, com o local de instalação da mesma, e do correto apontamento dela.

Se você clicar na imagem do alto-falante com uma barra vermelha, ao lado de Signal Quality ouvirá um som, que auxiliará no ajuste fino da antena parabólica.

Em seguida, clicar na opção “OK”

Na tela “Transponder Management” aparecerá o transponder configurado acima.

Preencha os campos com os dados da figura abaixo, e clique no botão Search & Scan

Depois de feito o Scan, deve aparecer algo parecido com o mostrado na imagem abaixo:

Depois clique em “Close” para fechar essa janela, e depois no outro botão Close, para fechar o programa Setup4PC .

Depois voltaremos a ele, ainda falta a configuração do Data Services, mas antes precisamos criar uma VPN, no Windows.


2 - CONFIGURAÇÃO DA VPN

O sistema operacional utilizado para a criação da VPN foi o Windows XP, mas a configuração em outras versões do Windows se realizam de maneira similar.

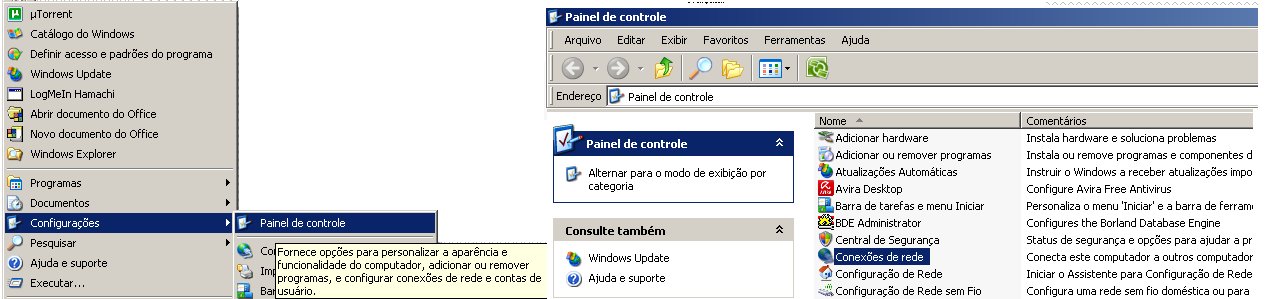

Entrar no painel de controle do Windows e clicar no ícone “Conexões de Rede” , conforme mostra a figura abaixo:

Clique na imagem para ampliá-la

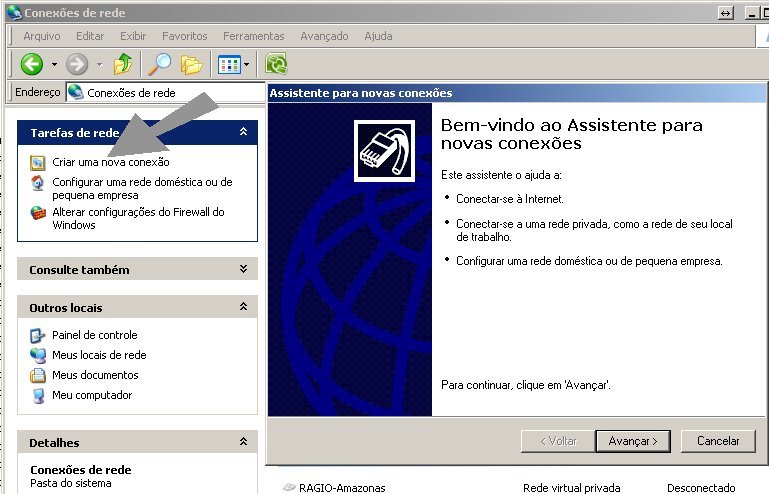

No quadro “Tarefas de Rede” , à esquerda, clicar na opção “Criar uma nova conexão”, indicada pela seta da figura abaixo:

Na tela “Assistente para novas conexões” , clicar na opção “Avançar”, conforme mostra a figura acima:

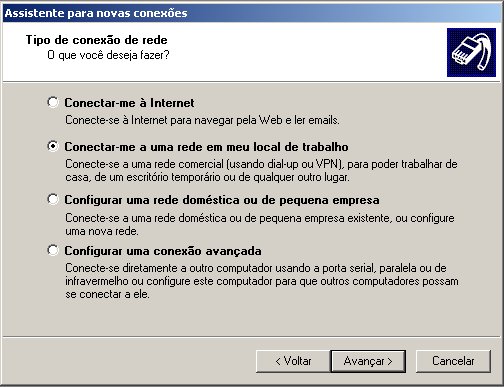

Selecionar a segunda opção,  “Conectar-me a uma rede em meu lugar de trabalho”, e clicar na opção “Avançar” , conforme mostra a figura abaixo:

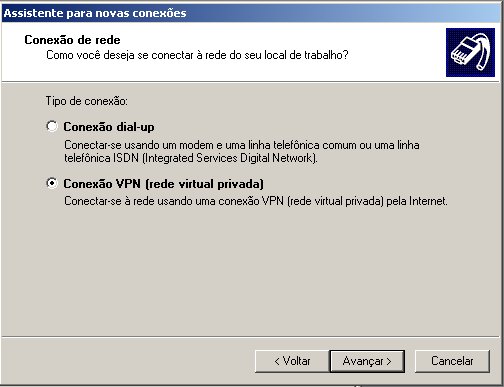

Na tela abaixo, selecionar a segunda opção “Conexão VPN (rede virtual privada”, e clicar na opção “Avançar”, conforme mostra a figura abaixo:

No campo “Nome da Empresa” , digitar "RAGIO UNI" , e posteriormente clicar em “Avançar” , conforme mostra a figura abaixo:

Selecionar a primeira opção “Não discar a conexão inicial” e depois clicar na opção “Avançar” , conforme mostra a figura abaixo:

No campo “Host name or IP Address” , digitar o endereço IP 201.33.13.2, e posteriormente clicar em “Avançar” , conforme mostra a figura abaixo:

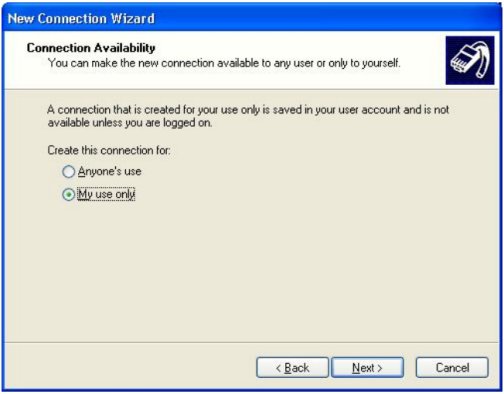

Na tela abaixo, escolher a opção “Anyone’s use” para disponibilizar esta conexão para todos os usuários, ou escolher a opção “My use only” para disponibilizar somente para o usuário que criou a conexão.

Depois, clique na opção “Avançar” .

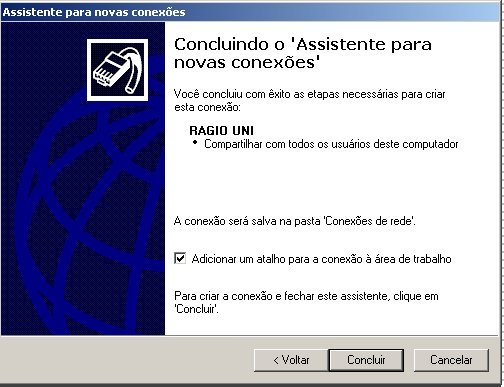

Na tela abaixo clicar na opção “Concluir” para finalizar a configuração da conexão VPN.

2A - CONEXÃO COM A INTERNET

Antes de começar o procedimento abaixo, o usuário deverá estar devidamente conectado a internet, utilizando uma conexão convencional (modem para telefone fixo ou celular) e um provedor (inclusive os gratuitos) de sua preferência.
Depois, na Área de Trabalho (desktop) clicar no ícone RAGIO UNI.

Outra opção é entrar no painel de controle do Windows XP e clicar no ícone “Conexões de Rede” , conforme mostra a figura abaixo:

Localizar a conexão RAGIO UNI e executar dois cliques em cima do mesmo, conforme mostra a figura acima:

No campo “Usuário” e “Senha” preencher com o nome do usuário e a senha previamente enviada pela RAGIO após a Habilitação do seu acesso, e em seguida selecionar a opção “Conectar-se” , conforme mostra a figura abaixo:

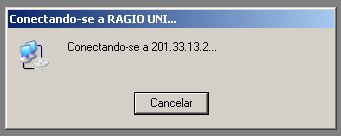

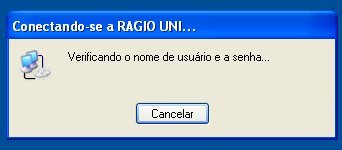

Vão aparecer algumas janelas :

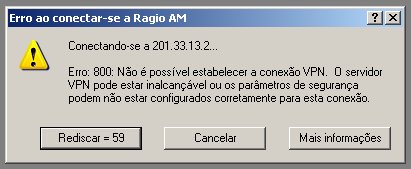

Se aparecer a mensagem abaixo, clique em Rediscar, ou aguarde a reconexão automática.

E por último, a mensagem :

Essa mensagem significa que o servidor permitiu o seu acesso VPN (via conexão convencional)

Quando você tiver completado os próximos passos, essa mensagem significa que você estará acessando via satélite !

2B - PROMPT do DOS

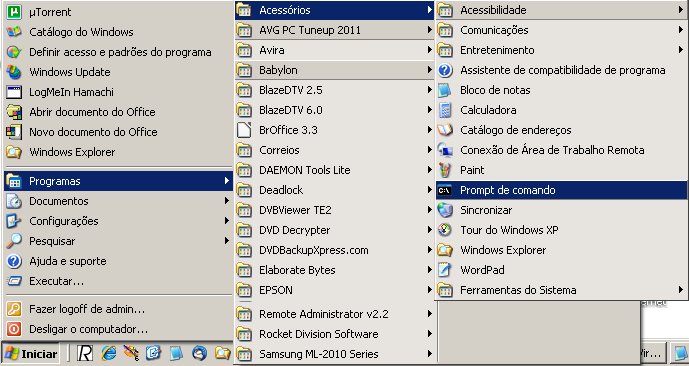

Uma vez conectada a VPN, acesse o PROMPT do DOS clicando seqüencialmente em:

Menu INICIAR, Programas, Acessórios e Prompt de Comando

Alternativamente, você pode digitar o comando “cmd” no caminho “Iniciar/Executar” do Windows XP para abrir o prompt do DOS, conforme mostra a figura abaixo:

Após aberta a tela do prompt do DOS, inserir o comando “ipconfig –all” e pressione a tecla ENTER.

Procure o endereço IP do Adaptador PPP RAGIO , conforme mostra a seta na figura abaixo:

Na figura acima, o endereço IP é o 201.33.12.222

Anote esse IP num papel, pois o recurso de copiar e colar não funciona nessa janela...    :-(

Ele será usado na próxima configuração.

3 - CONFIGURAÇÃO final da placa Skystar2, usando o programa Setup4PC

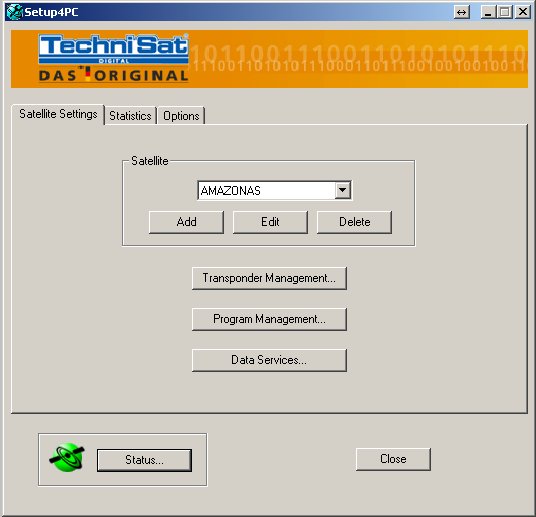

Abrir o programa “Setup4PC” , e selecionar a opção “Data Services” , conforme mostra a figura abaixo:

Selecionar a opção “Add” da tela “Data Services” , conforme mostra a figura abaixo:

No campo “Provider Name” escrever o nome Ragio Amazonas , conforme mostra a figura abaixo:

Depois, no campo “MAC Source” , selecionar a opção “Network Device” , conforme mostra a figura abaixo:

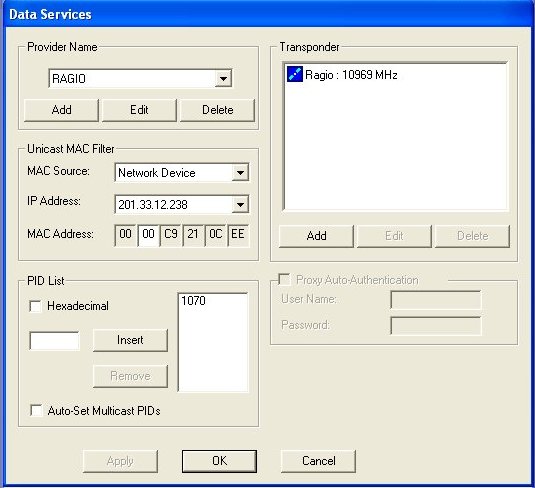

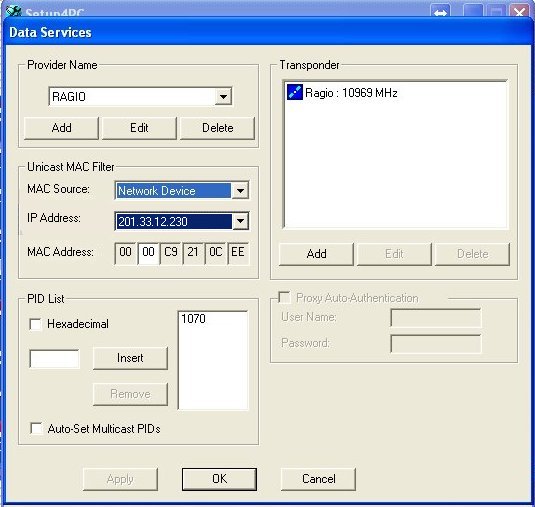

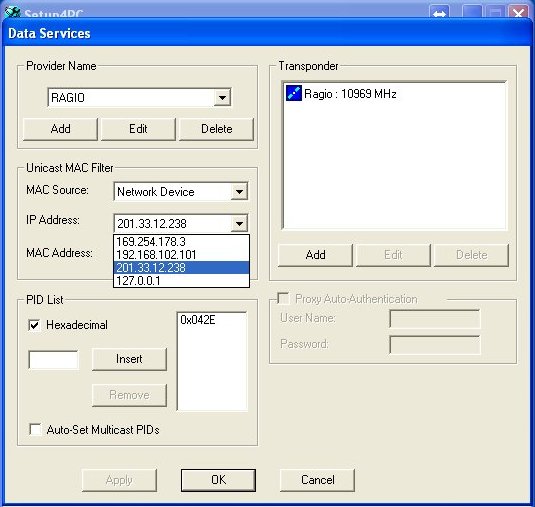

No campo “IP Address” , selecionar o endereço IP que apareceu no adaptador PPP Acesso RAGIO UNI através do comando ipconfig –all , conforme mostram as figuras abaixo:

Clique na figura acima para ampliá-la

PID List

Na opção “PID List” , desmarcar a opção no check box Hexadecimal

No campo em branco logo abaixo inserir o valor 1070.

Depois clique no botão “Insert” , conforme mostra a figura abaixo:

Na opção “Transponder” , selecionar o ícone “Add” , e em seguida preencher Ragio Amazonas
no campo “Name” e selecionar OK, conforme mostra a figura abaixo:

Na tela “Data Services” , aparecerá na opção “Transponder” o nome Ragio Amazonas e a frequência a ele associado.

Em seguida, selecionar a opção OK, conforme mostra a figura abaixo:

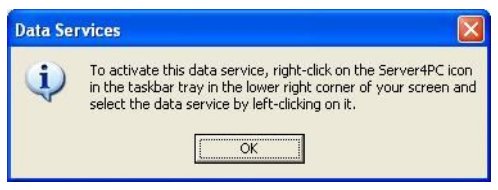

Em seguida aparecerá uma tela informando que deverá ser ativada o “Data Service” criado na área de notificação do Windows. Em seguida deve-se selecionar OK, conforme mostra a figura abaixo:

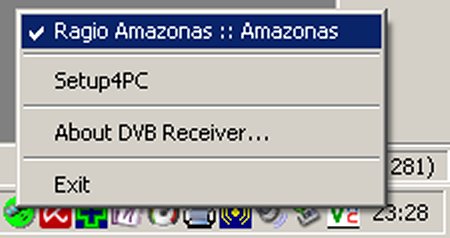

Na área de notificação do Windows, identificar o ícone do programa “Setup4PC” e
selecionar com o botão direito, a opção Amazonas , conforme mostra a figura abaixo:

O ícone do programa “Setup4PC” na área de notificação do Windows terá que ficar verde.

Caso contrário, deverá ser verificado e refeito rever o procedimento acima.

PROBLEMAS

Caso tenha alguma dúvida e/ou problema com a configuração da placa DVB-S e com o serviço de acesso a Internet, por favor consulte o suporte da RAGIO, através da página FALE CONOSCO.
