Adicionando Banda Atualizada em 09/06/2010 O sistema RAGIO foi desenvolvido para atender as necessidades de usuários finais, normalmente residenciais, ou pequenos negócios. Para obtermos baixos valores tanto de acesso como de equipamentos (instalação) , foi escolhida a operação UNIDIRECIONAL. Ou seja, ele só tem uma direção, do satélite para o consumidor. Assim, tudo que você recebe, recebe do satélite. Mas para escolher a página, mandar e-mails, documentos, etc. ele usa a conexão convencional à internet,. Em uma conexão típica à Internet, 90 % do tráfego é de download (recepção de dados) e apenas 10 % são utilizados para upload (transmissão de dados).Com o RAGIO, 100 % do download será recebido pela placa de satélite, liberando 100% da conexão convencional para fazer uploads. Com isso, obtemos a grosso modo um aumento de 10 vezes na velocidade da conexão convencional. Essa conexão pode ser por linha discada, por celular (os populares modems 3G) , por rádio (Wi-Fi) e até por sistemas de satélite bidirecionais. Parece estranho, mas o RAGIO, por ser UNIdirecional, tem um custo MUITO MENOR que o do BIdirecional, e uma velocidade MUITO MAIOR ! E por essa característica, e pela sua disponibilidade em todo o território nacional, ele também é usado em Cyber Cafés, LAN Houses e até por provedores Wi-Fi. São clientes profissionais, que tem necessidades específicas. Por exemplo, normalmente eles jé tem uma conexão de banda larga, e utilizarão o RAGIO para aumentar sua banda de Download, que é muito mais requisitada. Eles também costumam ter banda de Upload disponível, assim podem utilizar mais de uma placa de satélite, e contratar diversos links RAGIO. Num primeiro exemplo, vamos considerar que atualmente o cliente tem uma LAN House com 20 PCs, e tem um link ADSL, com download de 2 megabits por segundo, e 512 kbps de banda de subida. Evidentemente, ele quer continuar utilizando o link de 2 mbps atual,e ADICIONAR o link RAGIO, para aumentar a velocidade disponível aos seus clientes. Neste caso, a maneira mais simples é dividir a rede atual em duas redes lógicas, fazendo que metade das máquinas utilize o link atual, e a outra metade utilize o link da RAGIO. Como fazer isso ? Basta acrescentar uma nova máquina, que receberá a placa RAGIO, e será o segundo gateway. Parece difícil ? Vamos tentar descrever melhor o assunto.

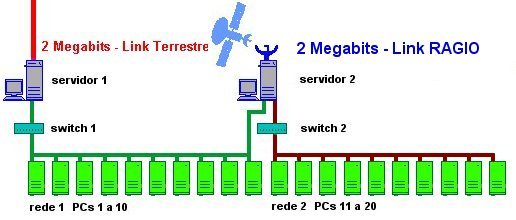

Opção A - Duas redes separadas ,
com duas classes C DICA 1: Desabilite o DHCP, e configure TODOS os PCs de 1 a 20 com IPS fixos As duas placas de rede do servidor 2 também devem ser configurados manualmente. Só as placas ligados ao modem ADSL e a placa de satélite devem ter IPs automáticos.Isso aumenta MUITO a confiabilidade do sistema ! DICA 2: Se você instalar uma impressora no Servidor 2, todos os PCs poderão utilizá-la, pois ele está conectado às duas redes... Mas os micros da rede 1 não acessam os da rede 2. Isso pode ser conveniente, a rede 1 pode ter micros da Administração, Tesouraria, RH, e a rede 2 Compras, Vendas, Almoxarifado e outros departamentos que não precisam acessar os dados da rede 1, mais confidencial... Opção B - Uma única rede, e uma única classe C

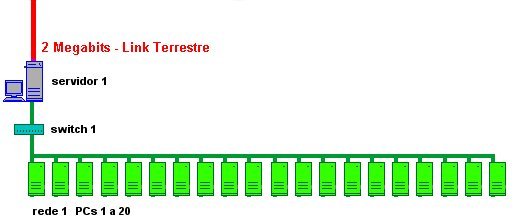

1 - Situação atual : A essa mesma placa de rede deverá ser atribuído um endereço IP adicional, para uso na Opção B . Neste exemplo, usaremos o IP 192.168.1.1, mascara 255.255.0.0 , gateway 192.168.0.1
Os IPs das máquinas da rede são dinâmicos,
atribuídos por DHCP, e variam de 192.168.0.2 a 192.168.0.21 Uma terá o IP 192.168.1.254 com gateway o 192.168.1.1 , e será a "entrada" ou "WAN" A outra placa será a placa "LAN" , configurada com o IP 192.168.0.254 , que será o gateway alternativo para nossa rede 192.168.0.x A placa de IP 192.168.1.1 fornecerá o UPlink para a VPN. e a placa da RAGIO fornecerá o DOWNlink
As duas placas serão ligadas no mesmo
switch. DICA 1: Desabilite o DHCP, e configure TODOS as estações de 1 a 20 com IPs fixos variando o final de 2 até 21, sendo o final do IP o número da estação mais 1. Por exemplo : Estação 1 IP 192.168.0.2 , Estação 2 IP 192.168.0.3 e assim por diante. O servidor 1 terá o IP 192.168.0.1 , e será o gateway das estações 1 a 10 , por exemplo O servidor 2 terá o IP 192.168.0.254 , e será o gateway das estações 11 a 20 , por exemplo
Só as placas ligados ao modem ADSL e a placa de satélite devem ter IPs automáticos. Como todas as máquinas se enxergam, podem compartilhar pastas, arquivos, etc... Estão numa única rede ! |
