Projeto RAGIO
Atualizado em 11/09/2014
Pinagem / Interligações

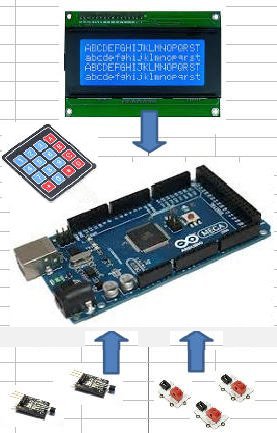

Monitor de Baterias Pinos Arduino MEGA D0
RX
D1
TX
D2
Saída Relê - Bateria 1 D3
Saída Relê - Bateria 2 D4
Saída Relê - Bateria 3 D5
Saída Relê - Bateria 4 D6
Saída Relê - Bateria 5 D7
Saída Relê - Bateria 6 D8
Saída Relê - Bateria 7 D9
Saída Relê - Bateria 8 D10
Saída Relê - Bateria 9 D11
Saída Relê - Bateria 10 D12
Saída Relê - Bateria 11 D13
Saída Relê - Bateria 12 D23 Teclado FLAT - LINHA 1 D25 Teclado FLAT - LINHA 2 D27 Teclado FLAT - LINHA 3 D29 Teclado FLAT - LINHA 4 D31 Teclado FLAT - COLUNA 1 D33 Teclado FLAT - COLUNA 2 D35 Teclado FLAT - COLUNA 3 D37 Teclado FLAT- COLUNA 4 D40
LCD - Pino 14
D42 LCD - Pino 13
D44 LCD - Pino 12
D46 LCD - Pino 11
D48 LCD - Pino 6
D50 LCD - Pino 4
A0 Medida de Tensão - Baterias 1 a 12 A1 Medida de Corrente - Carregadores 1 a 12 A2 A3 Carregador de Baterias Pinos Arduino MEGA D0
RX
D1
TX
D2
Saída PWM - Carregador 1 D3
Saída PWM - Carregador 2 D4
Saída PWM - Carregador 3 D5
Saída PWM - Carregador 4 D6
Saída PWM - Carregador 5 D7
Saída PWM - Carregador 6 D8
Saída PWM - Carregador 7 D9
Saída PWM - Carregador 8 D10
Saída PWM - Carregador 9 D11
Saída PWM - Carregador 10 D12
Saída PWM - Carregador 11 D13
Saída PWM - Carregador 12
D23 Teclado FLAT - LINHA 1 D25 Teclado FLAT - LINHA 2 D27 Teclado FLAT - LINHA 3 D29 Teclado FLAT - LINHA 4 D31 Teclado FLAT - COLUNA 1 D33 Teclado FLAT - COLUNA 2 D35 Teclado FLAT - COLUNA 3 D37 Teclado FLAT- COLUNA 4 D40
LCD - Pino 14
D42 LCD - Pino 13
D44 LCD - Pino 12
D46 LCD - Pino 11
D48 LCD - Pino 6
D50 LCD - Pino 4
A0
EA20 - Medida de Corrente - Fase R
A1
EA21 - Medida de Corrente - Fase S
A2
EA22 - Medida de Corrente - Fase T
A3
EA23 – Tensão de Entrada – Corrente Alternada - RS
A4
EA24 – Tensão de Entrada – Corrente Alternada - ST
A5
EA25 – Tensão de Entrada – Corrente Alternada – TR
A6
EA26 - Temperatura Carregador 12 – ºC - LM35
A7
EA27 - Temperatura Carregador 13 - ºC – LM35
A8
EA28 - Temperatura Bateria 12 – ºC - LM35

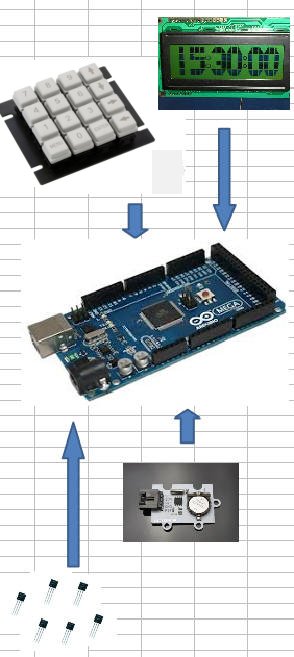

A9 Medida de Tensão - VAuto A10 Medida de Tensão - VControl A11 Medida de Tensão - VPack A12 Medida de Corrente - Carregador 13 Computador de Bordo Pinos Arduino MEGA
D0 RX D1 TX D2 ED1 - Velocidade (km/h) – Sensor Hall D3 ED2 - Rotação do motor (RPM) – Sensor Hall D4 ED3 - Chave Contato acionada D5 ED4 - Acelerador acionado D6 ED5 - Freio acionado D7 ED6 - Embreagem acionada D8 ED7 - Chave TURBO acionada D9 ED8 - Chave EMERGÊNCIA acionada D10 ED9 - Interruptor de Marcha à Ré acionado D11 ED10 - Interruptor CARGA D12 ED11 - Interruptor NORMAL D13 Saída PWM - Carregador 13 D23 Teclado - LINHA 1 D25 Teclado - LINHA 2 D27 Teclado - LINHA 3 D29 Teclado - LINHA 4 D31 Teclado - COLUNA 1 D33 Teclado - COLUNA 2 D35 Teclado - COLUNA 3 D37 Teclado - COLUNA 4 D40

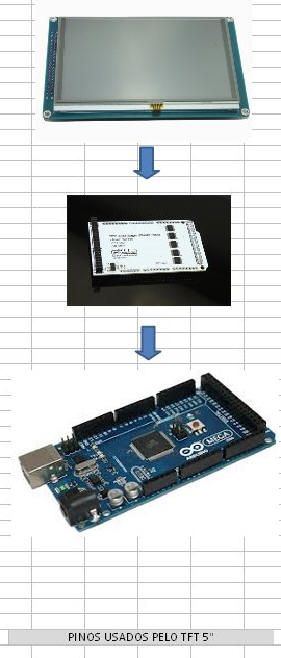

LCD - Pino 14 LCD Big Number D42 LCD - Pino 13 LCD Big Number D44 LCD - Pino 12 LCD Big Number D46 LCD - Pino 11 LCD Big Number D48 LCD - Pino 6 LCD Big Number D50 LCD - Pino 4 LCD Big Number A0 EA0 - V Acelerador A1 EA1 – V Pack A2 EA2 – V Auto A3 EA3 – V Contr A4 EA4 – I Pack A5 EA5 – I Auto A6 EA6 – I Contr A7 EA7 - I Motor A8 EA8 – Temperatura do motor A9 EA9 – Temperatura do CVE A10 EA10 - Temperatura do Inversor A11 A12 A13 A14 PINO SCA DO RTC A15 PINO SCL DO RTC Gráfico Pinos Arduino MEGA D0 RX O shield ocupa os seguintes pinos do MEGA : Power 3,3V, 5V, Gnd, Gnd, Vin
Pinos 0 a 7
Pinos 22 a 53 e Gnd
Não sei se todos tem conexão, mas estão ocupados
D1 TX D2 D3 D4 controle do cartão micro-SD Da placa Ethernet ? Do Display Gráfico ? D5 D6 D7 D8 D9 D10 controle do cartão ETHERNET D11 MISO D12 MOSI D13 SCK D14 SS D15 D16 D17 D18 D19 D20 D21 D22 D23 D24 D25 D26 D27 D28 D29 D30 D31 D32 D33 D34 D35 D36 D37 D38 D39 D40 APP DESENVOLVIDO NO APPINVENTOR/MIT
D41 PARA VISUALIZAÇÃO DAS VARIÁVEIS. D42 D43 D44 D45 D46 D47 D48 D49 D50 D51 D52 D53 A0 A1 A2 A3 A4 A5 A6 A7 A8 A9 A10 A11 A12 A13 A14 EA71 - Temperatura Exterior veículo – ºC - LM35 A15 EA70- Temperatura Interior veículo – ºC - LM35
