Projeto RAGIO
Atualizado em 09/09/2014
Painel

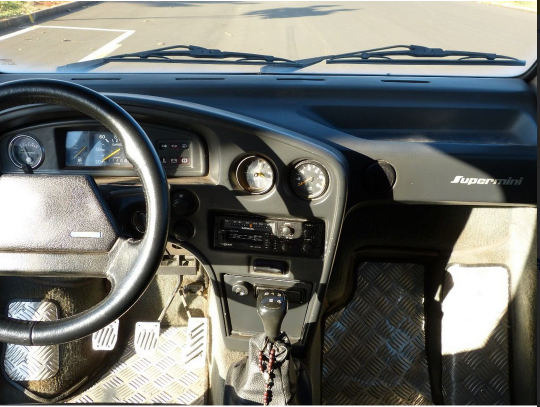

O painel de controle do BR800 (Supermini) do Projeto Ragio será modular, e distribuído no painel do veículo
As partes visíveis são :
Display gráfico 5 polegadas 5.0" TFT LCD Screen Module: TFT01-5.0
Instalado na parte central superior do console do veículo.
A tela Touch screen é acessada por meio de recorte no painel de acrílico fumê.
Display Big Number 1
Instalado abaixo do display gráfico, é um LCD 20x4 com 14,5 x 6,3 cm. , pertencente ao Computador de Bordo.
Display Big Number 2
LCD 20x4 com 14,5 x 6,3 cm. , mostra Tensão e Corrente das Baterias
Display CVE - display do Controlador de Veículos Elétricos
3 Medidores de Tensão e de Corrente, para VPack, VAuto e VControl
2 Potenciômetros - Controlam Brilho e Contraste de todos os LCDs
2 Chaves de Alavanca Iluminadas - Turbo e Emergência
Sob o painel, mas instaladas de forma que seus LEDs sejam visíveis, ficam as placas :
MEDIDOR DE "Combustível"
O medidor de combustível analógico continua presente e operacional, apenas passa a marcar o percentual de carga disponível no veículo
MODEM / roteador 3G
Abaixo do Painel de controle (no túnel) são instalados o
Teclado matricial 4x4
Disjuntor Geral
Na parte central do teto, entre os escostos dos bancos dianteiros, será instalada a
Câmera de Vídeo IP
Na traseira do veículo são instaladas:
Chave dos Carregadores (na lateral do veículo)
Chave de alimentação Mono / Trifásica
Carregadores 1 a 12
Carregador 13
Inversor 12 -> 120 VCA
Fonte chaveada 120 VCA -> 12 VCC
As placas físicas utilizadas no Projeto Ragio são as seguintes :
- Placa Alimentação e Controle
- Placa Entradas e Saídas
- Placa Medição CA (Corrente Alternada)
- Placa de Controle de Carregadores
- Placa Medição CC (Corrente Contínua)
- Placa de Controle de Baterias
