Projeto RAGIO
Atualizado em 17/09/2014
Adaptações Elétricas
Painel
O Painel de Instrumentos foi alterado, para inclusão de novos indicadores digitais.
O medidor de Combustível, analógico, passou a indicar a autonomia do veículo.
Na parte central do painel, foram instalados um display Gráfico, com tela Touch Screen, e outro grande (Big Number) , para o Computador de Bordo.
Foram também instalados Interruptores de alavanca, para Alerta e Viagem (Piloto Automático - Computador de Bordo) e as chaves Turbo e Emergência (CVE).
No console central, foi instalado um teclado 4x4
Na parte direita do Painel, foram foram acrescentados três Voltímetros / Amperímetros, para monitoramento da tensão e corrente das baterias do Pack, Auto e Controle.
Foi também instalado o mostrador do Monitor de Baterias, LEDS indicativos de funcionamento, campainha (Buzzer) e potenciômetros de Iluminação e BackLight para os mostradores digitais.
Circuito Automotivo
Alimentado pela bateria original (VAuto), o circuito elétrico original do veículo será mantido, com as devidas alterações :
MANTIDOS :
Circuito do Limpador de pára-brisas, e seu motor
Circuito de ventilador interno
Alimentação do AutoRádio
Acendedor de cigarros
Circuito de Iluminação Interna
Pisca Alerta
Circuito de Faróis
As lâmpadas dos faróis serão mantidas, assim como as de iluminação do painel.DESLIGADAS :
Fiação de motor de partida, alternador, bomba de combustível elétrica, circuito de ignição eletrônica, cebolinhas de pressão de óleo, temperatura, etc.ACRESCENTADOS :
Cabeamento do circuito de potência, contactores e disjuntor
Chave de Alavanca VControl
Cabeamento do circuito de controle dos contactores de potencia.
Cabeamento do sensor de Velocidade
Cabeamento do sensor de Rotação (RPM)
Cabeamento do Acelerador
Cabeamento da Pedaleira (Pedais de Freio e Embreagem).
Cabeamento dos Carregadores
Cabeamento de Monitoração de Carga das Baterias
Cabeamento de alimentação - VControl
Cabeamento para alimentação de Luzes de Serviço / Emergência.
Cabeamento para sinalização - REBOQUEALTERADAS :
Circuito do ventilador do radiador.

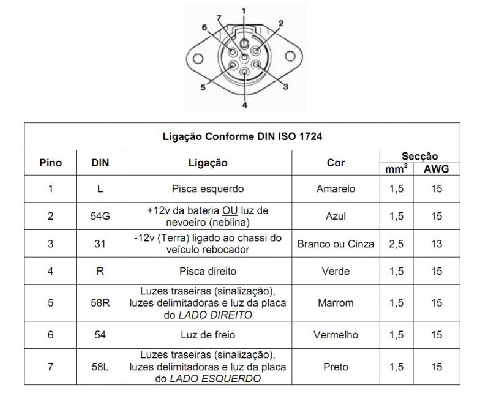

Reposicionado para arrefecimento do motor elétrico, ele será controlado pelo Computador de BordoCabeamento para alimentação de tomada para o reboque.

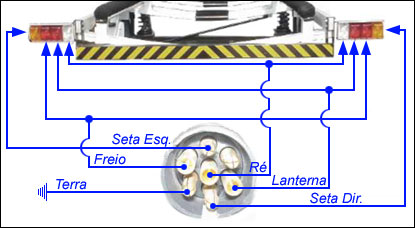

Como há previsão do veículo poder ser rebocado, os circuitos de Lanternas, Freio, de Ré e de sinalização de conversão (Pisca Piscas) terão, além dos circuitos normais, previsão de alimentação pelo veículo rebocador.
Para isso, as lâmpadas desses circuitos serão substituídas por LEDS, e alimentadas por diodos de potencia, que isolarão os dois circuitos.
